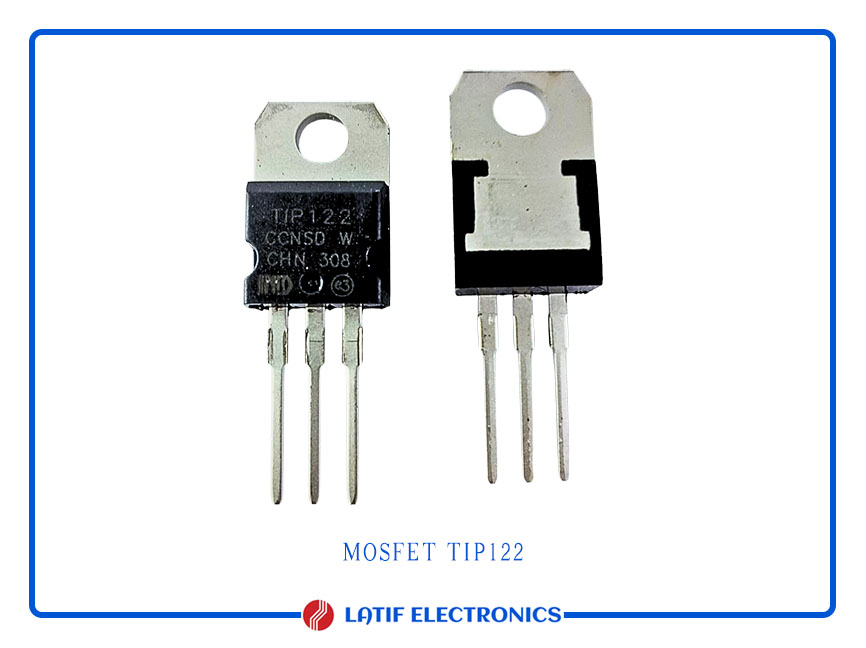

TIP122 ترانسستور دارلنكتون
الوصف (Description)
يُعد TIP122 ترانزستور دارلنغتون من نوع NPN عالي القدرة صُمم للاستخدام في تطبيقات التحويل (Switching) والتضخيم (Amplification) التي تتطلب تيارات متوسطة إلى عالية. يحتوي على ترانزستورين من نوع NPN متصلين بتكوين دارلنغتون، مما يمنحه كسب تيار عالٍ جدًا يسمح لتيار قاعدة صغير بالتحكم في تيار خرج كبير. يتميز الترانزستور بقدرته على تحمل مستويات طاقة مرتفعة، مما يجعله مناسبًا للتطبيقات الصناعية والإلكترونية على حد سواء. يأتي في حزمة TO-220 التي توفر تبديدًا ممتازًا للحرارة وسهولة التركيب مع المبدد الحراري (Heat Sink).
الميزات الرئيسية (Key Features)
- النوع: ترانزستور قدرة دارلنغتون NPN
- أقصى جهد بين المجمع والباعث (Vce): 100 فولت
- أقصى تيار مجمع (Ic): 5 أمبير
- القدرة المبددة: تصل إلى 65 واط مع مبدد حراري
- كسب تيار مرتفع (hFE): يزيد عادةً عن 1000
- الحزمة: TO-220 لتبديد حراري فعّال
- يحتوي على مقاومات داخلية بين القاعدة والباعث لتسهيل عملية الانحياز
- استقرار حراري ممتاز وتشغيل موثوق
- مناسب لتطبيقات التضخيم والتحويل
التطبيقات (Applications)
يُستخدم الترانزستور TIP122 في مجموعة واسعة من تطبيقات التحكم والتضخيم والتحويل، ومن أبرزها:
- دوائر قيادة المحركات الكهربائية (DC Motor Drivers) والتحكم في سرعتها
- دوائر تشغيل المرحلات (Relays) والمغانط الكهربائية (Solenoids)
- دوائر تعتيم المصابيح والتحكم في إضاءة الـ LED
- مضخمات الصوت (Audio Amplifiers) ومضخمات الإشارات
- شواحن البطاريات ومنظمات القدرة
- مزودات الطاقة (Power Supplies) ودوائر العاكس (Inverters)
- أنظمة التحكم في درجة الحرارة والمراوح
- مشاريع الروبوتات والأتمتة الصناعية
- مشاريع أردوينو والميكروكنترولر للتحكم بالأحمال عالية التيار
التطبيقات (Applications)
يُستخدم الترانزستور TIP122 في مجموعة واسعة من تطبيقات التحكم والتضخيم والتحويل، ومن أبرزها:
- دوائر قيادة المحركات الكهربائية (DC Motor Drivers) والتحكم في سرعتها
- دوائر تشغيل المرحلات (Relays) والمغانط الكهربائية (Solenoids)
- دوائر تعتيم المصابيح والتحكم في إضاءة الـ LED
- مضخمات الصوت (Audio Amplifiers) ومضخمات الإشارات
- شواحن البطاريات ومنظمات القدرة
- مزودات الطاقة (Power Supplies) ودوائر العاكس (Inverters)
- أنظمة التحكم في درجة الحرارة والمراوح
- مشاريع الروبوتات والأتمتة الصناعية
- مشاريع أردوينو والميكروكنترولر للتحكم بالأحمال عالية التيار
Description
The TIP122 is a high-power NPN Darlington transistor designed for use in medium- to high-current switching and amplification applications. It combines two NPN transistors in a Darlington pair configuration, allowing it to achieve a very high current gain and enabling small input currents to control large output loads. The transistor is built to handle significant power levels, making it suitable for both industrial and electronic control circuits. It is housed in a TO-220 package, which provides excellent heat dissipation and easy mounting for use with heat sinks.
Key Features
- Type: NPN Darlington Power Transistor
- Maximum Collector-Emitter Voltage (Vce): 100V
- Maximum Collector Current (Ic): 5A
- Power Dissipation: Up to 65W with heat sink
- High Current Gain (hFE): Typically >1000
- Package: TO-220 for efficient heat dissipation
- Built-in Base-Emitter Resistors for easy biasing
- Excellent Thermal Stability and reliable operation
- Suitable for Switching and Amplification functions
Applications
The TIP122 is used in a wide variety of control, amplification, and switching applications. Common uses include:
- DC Motor Drivers and Speed Controllers
- Relay and Solenoid Drivers
- LED and Lamp Dimming Circuits
- Audio Power Amplifiers and Signal Amplifiers
- Battery Chargers and Power Regulation Circuits
- Switching Power Supplies and Inverter Circuits
- Temperature and Fan Control Systems
- Robotics and Automation Projects
- Arduino and Microcontroller Projects for controlling high-current loads
