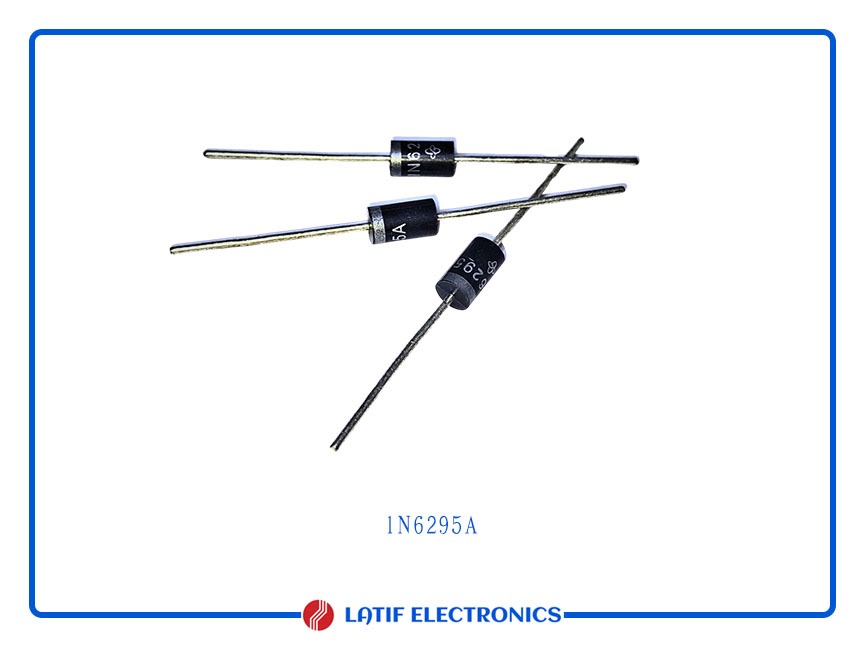

1N6295 Diode

1N6295

صمام زينر 1N6295 هو صمام ثنائي زينر بقدرة 5 وات و35 فولت، مُغلف بطبقة DO-201AD متينة ذات أسلاك محورية. صُمم لتوفير مرجع جهد ثابت أو تنظيم جهد في الدوائر الإلكترونية.

الوصف التفصيلي
1. الوظيفة والغرض

صمام زينر هو نوع خاص من الصمامات الثنائية يسمح بتدفق التيار ليس فقط في الاتجاه الأمامي (مثل الصمام الثنائي العادي)، بل أيضًا في الاتجاه العكسي عندما يصل الجهد إلى “جهد زينر” أو “جهد انهيار” محدد. صُمم 1N6295 لاستخدام هذه الخاصية في:

تنظيم الجهد: الحفاظ على ثبات جهد الخرج عبر الحمل، حتى مع تغير جهد الدخل أو تيار الحمل.

مرجع الجهد: توفير نقطة جهد دقيقة ومستقرة لدوائر مثل مصادر الطاقة أو المحولات التناظرية إلى الرقمية.

الحماية من الجهد الزائد: تحويل الجهد الزائد بعيدًا عن المكونات الحساسة لحمايتها. كيفية استخدامه في الدائرة الكهربائية

من التطبيقات الشائعة استخدام منظم جهد تحويلي بسيط.

المقاوم التسلسلي (Rs): يجب استخدام ثنائي زينر مع مقاوم تحديد التيار (Rs) على التوالي. تُعد هذه المقاومة بالغة الأهمية لأنها:

تحدد التيار المار عبر زينر بقيمة آمنة، مما يمنع احتراقه.

تخفض الجهد الزائد بين جهد المصدر (Vin) وجهد زينر (Vz). انقر هنا للاطلاع على ورقة البيانات: 1N6267A



1N6295 Diode.

The 1N6295 is a 5 Watt, 35 Volt Zener Diode in a rugged, axial-leaded DO-201AD package. It is designed .to provide a stable voltage reference or voltage regulation in electronic circuits.

Detailed Description

1. Function and Purpose

A Zener diode is a special type of diode that allows current to flow not only in the forward direction (like a normal diode) but also in the reverse direction when the voltage reaches a specific “Zener voltage” or “breakdown voltage.” The 1N6295 is engineered to use this property for:

• Voltage Regulation: Maintaining a constant output voltage across a load, even if the input voltage or load current changes.

• Voltage Reference: Providing a precise and stable voltage point for circuits like power supplies or analog-to-digital converters.

• Overvoltage Protection: Shunting excess voltage away from sensitive components to protect them.

  How to Use it in a Circuit

  A typical application is a simple shunt voltage regulator.

  • Series Resistor (Rs): A Zener diode must be used with a series current-limiting resistor (Rs). This resistor is critical because it:

    1. Limits the current through the Zener to a safe value, preventing it from burning out.

    2. Drops the excess voltage between the source voltage (Vin) and the Zener voltage (Vz).click here for datasheet: 1N6267A
