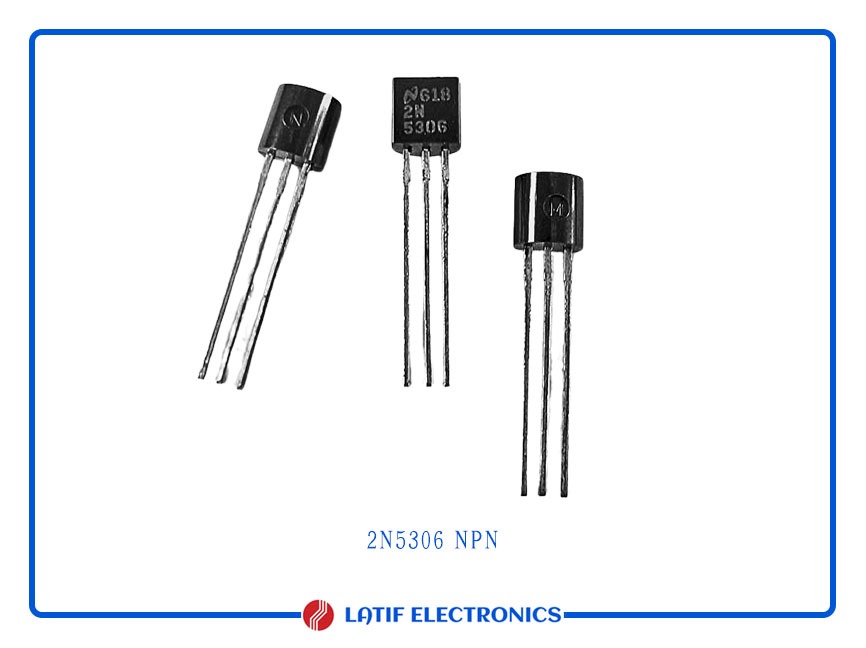

الترانزستور 2N5306 هو ترانزستور NPN من نوع دارلينكتون يتميز بقدرة عالية على تكبير الإشارات الضعيفة. يتميز بمعدل تكبير عالٍ للتيار ويمكنه تحمل جهد مجمع-باعث يصل إلى 25 فولت وتيار يصل إلى 1.2 أمبير.
ترانزستور دارلينجتون هو نوع خاص من تكوينات الترانزستورات التي تجمع بين ترانزستورين ثنائيي القطب (BJTs) في حزمة أو دائرة واحدة لإنشاء جهاز مركب. يوفر هذا التكوين مكسب تيار أعلى من الترانزستور الفردي. فيما يلي تفصيل لبنيته وفوائده:
البنية:
– يتكون ترانزستور دارلينجتون من ترانزستورين ثنائيي القطب متصلين بطريقة يتم بها توصيل باعث الترانزستور الأول بقاعدة الترانزستور الثاني.
– يتم ربط جامعات الترانزستورين معًا وتعمل كمجمع لزوج دارلينجتون.
– يعمل التكوين الناتج مثل الترانزستور الفردي مع تضخيم تيار أعلى.
كيف يعمل:
– عندما يتم تطبيق تيار صغير على قاعدة الترانزستور الأول، فإنه يضخم هذا التيار ويغذيه إلى قاعدة الترانزستور الثاني.
– ثم يقوم الترانزستور الثاني بتضخيم هذا التيار بشكل أكبر، مما يؤدي إلى مكسب تيار أعلى بشكل عام.
– إن المكسب الكلي للتيار (β_total) لزوج دارلينجتون يساوي تقريبًا حاصل ضرب مكاسب التيار لكل ترانزستور على حدة:
فوائد ترانزستور دارلينجتون:
1. مكسب تيار مرتفع: الميزة الرئيسية هي مكسب التيار المرتفع. فهو يسمح بتضخيم كبير مع الحد الأدنى من تيار الإدخال، مما يجعله مثاليًا لأغراض التبديل والتضخيم.
2. معاوقة إدخال عالية: يتميز التكوين بمعاوقة إدخال عالية، مما يقلل من الحمل على مرحلة الدائرة السابقة.
3. سهولة الاستخدام: تأتي ترانزستورات دارلينجتون في عبوات فردية، مما يجعلها ملائمة للاستخدام في تصميمات الدوائر حيث تكون هناك حاجة إلى مكسب تيار مرتفع.
التطبيقات:
– تطبيقات التبديل: تُستخدم في برامج تشغيل التتابع، والملفات اللولبية، والمحركات نظرًا لقدرتها على التحكم في التيار المرتفع باستخدام تيار أساسي صغير.
– مكبرات الصوت: مفيدة في دوائر تضخيم الصوت والإشارات حيث يكون مكسب التيار القوي ضروريًا.
– منظمات الجهد: تستخدم أحيانًا في دوائر تنظيم الجهد نظرًا لقدرتها على التعامل مع التيارات العالية.
المحددات:
– انخفاض الجهد: يتمتع زوج دارلينجتون النموذجي بانخفاض جهد أعلى بين القاعدة والباعث (عادةً حوالي 1.2 فولت إلى 1.4 فولت) مقارنة بترانزستور ثنائي القطبية (حوالي 0.6 فولت إلى 0.7 فولت).
– تبديل أبطأ: يتمتع الزوج بأوقات تبديل أبطأ مقارنة بالترانزستورات الفردية، وهو ما قد يشكل مشكلة في التطبيقات عالية السرعة.
– الاستقرار الحراري: يمكن أن تكون أكثر عرضة للهروب الحراري بسبب الحرارة المتزايدة المتولدة من ترانزستورين يعملان على مقربة من بعضهما البعض.
باختصار، تعد ترانزستورات دارلينجتون مثالية للتطبيقات التي تتطلب مكسبًا عاليًا للتيار مع الحد الأدنى من الإدخال، وإن كان ذلك مع بعض التنازلات من حيث سرعة التبديل وانخفاض الجهد.
The 2N5306 is a Darlington type NPN transistor with high amplification capability for weak signals. It has a high current gain ratio and can handle collector-emitter voltages up to 25V and currents up to 1.2A.
A Darlifngton transistor is a special type of transistor configuration that combines two bipolar junction transistors (BJTs) in a single package or circuit to create a compound device. This configuration provides higher current gain than a single transistor. Here’s a breakdown of its structure and benefits:
Structure:
– A Darlington transistor consists of two BJTs connected in such a way that the emitter of the first transistor is connected to the base of the second.
– The collectors of both transistors are tied together and serve as the collector of the Darlington pair.
– The resulting configuration acts like a single transistor with higher current amplification.
How It Works:
– When a small current is applied to the base of the first transistor, it amplifies this current and feeds it to the base of the second transistor.
– The second transistor then amplifies this current further, leading to an overall higher current gain.
– The overall current gain ( β_total ) of the Darlington pair is approximately the product of the current gains of the individual transistors:
Benefits of a Darlington Transistor:
- High Current Gain : The main advantage is its high current gain. It allows for significant amplification with minimal input current, making it ideal for switching and amplification purposes.
- High Input Impedance : The configuration has a high input impedance, which reduces the load on the preceding circuit stage.
- Ease of Use : Darlington transistors come in single packages, making them convenient to use in circuit designs where high current gain is needed.
Applications:
– Switching applications : Used in relay drivers, solenoids, and motors due to their ability to control high current with a small base current.
– Amplifiers : Useful in audio and signal amplification circuits where a strong current gain is essential.
– Voltage Regulators : Sometimes used in voltage regulation circuits due to their capability to handle high currents.
Limitations:
– Voltage Drop : A typical Darlington pair has a higher base-emitter voltage drop (usually about 1.2V to 1.4V) compared to a single BJT (around 0.6V to 0.7V).
– Slower Switching : The pair has slower switching times compared to single transistors, which can be an issue in high-speed applications.
– Thermal Stability : They can be more prone to thermal runaway due to the increased heat generated from two transistors operating in close proximity.
In summary, Darlington transistors are ideal for applications that require high current gain with minimal input, albeit with some trade-offs in terms of switching speed and voltage drop.
Darlington transistor internal connection illustration
