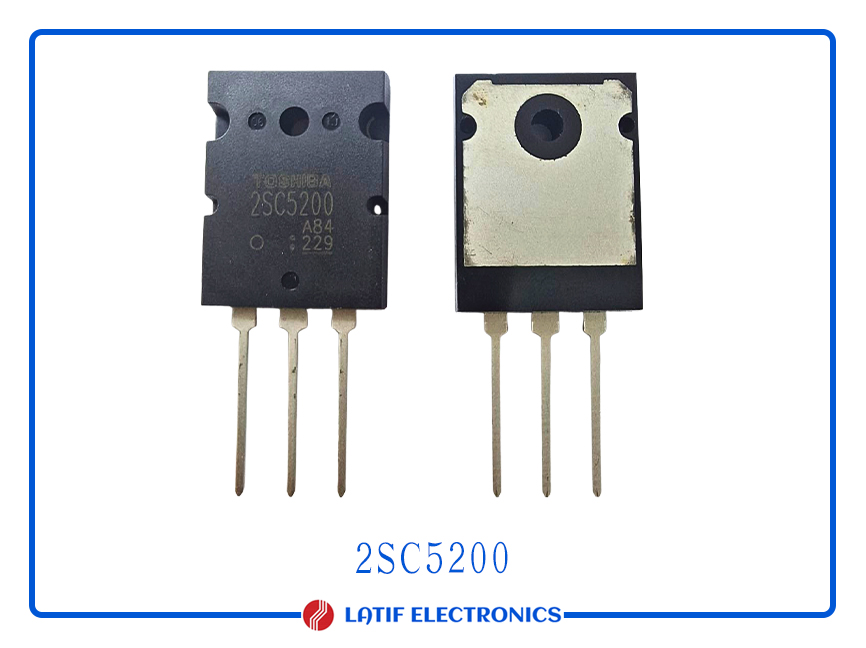

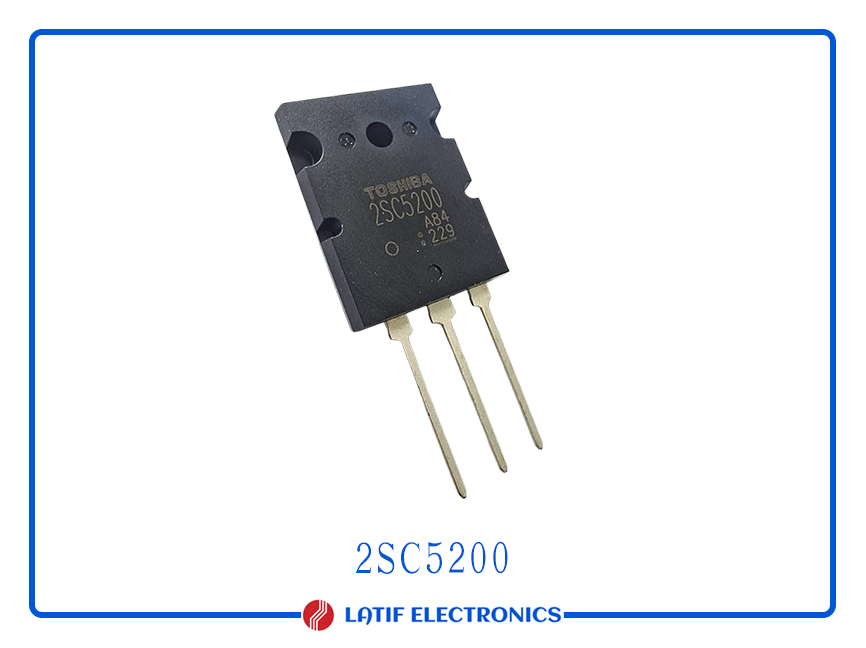

ترانزستور القدرة 2SC5200 – المواصفات والوصف
يُعد 2SC5200 ترانزستور قدرة من النوع NPN مصممًا للاستخدام في دارات تضخيم الصوت، وتطبيقات تبديل الطاقة، والعمليات عالية التردد. يتميز بقدرته العالية على تحمل التيار، وانخفاض التشويش، واستجابة تردد ممتازة، مما يجعله شائعًا في الأنظمة الصوتية الاحترافية والاستهلاكية.
المواصفات الرئيسية:
- نوع الترانزستور: NPN
- أقصى جهد بين المجمع والباعث (Vce): 230V
- أقصى جهد بين المجمع والقاعدة (Vcb): 230V
- أقصى جهد بين الباعث والقاعدة (Veb): 5V
- أقصى تيار للمجمع (Ic): 15A
- القدرة على تبديد الطاقة (Pc): 150W
- كسب التيار المستمر (hFE): 55 – 160 (عند Ic = 1A)
- تردد الانتقال (fT): 30MHz
- نوع التغليف: TO-264
المميزات:
- قدرة عالية على تحمل الجهد والتيار
- جهد تشبع منخفض لتشغيل أكثر كفاءة
- قدرة تبديد طاقة عالية، مما يجعله مناسبًا لدارات المضخمات الصوتية
- مصمم لإخراج صوت عالي الجودة
- متين وموثوق به للأداء طويل الأمد
التطبيقات:
- مضخمات الصوت عالية القدرة (مثل مضخمات الفئة AB)
- دوائر تبديل الطاقة
- دوائر العاكس ووحدات إمداد الطاقة
- التحكم في المحركات والإلكترونيات الصناعية
يُعد 2SC5200 واحدًا من أشهر الترانزستورات المستخدمة في تطبيقات الصوت عالية القدرة، وغالبًا ما يُستخدم مع الترانزستور المكمل 2SA1943 من النوع PNP لإنشاء دارات تضخيم عالية الأداء. بفضل تصميمه القوي وخصائصه الكهربائية الممتازة، يُعتبر خيارًا موثوقًا للتطبيقات المتطلبة.
2SC5200 Power Transistor – Specifications & Description
The 2SC5200 is a high-power NPN bipolar junction transistor (BJT) designed for use in audio amplifier circuits, power switching applications, and high-frequency operations. Known for its high current handling capacity, low distortion, and excellent frequency response, it is widely used in professional and consumer audio systems.
Key Specifications:
- Transistor Type: NPN
- Maximum Collector-Emitter Voltage (Vce): 230V
- Maximum Collector-Base Voltage (Vcb): 230V
- Maximum Emitter-Base Voltage (Veb): 5V
- Maximum Collector Current (Ic): 15A
- Power Dissipation (Pc): 150W
- Current Gain (hFE): 55 – 160 (at Ic = 1A)
- Transition Frequency (fT): 30 MHz
- Package Type: TO-264
Features:
- High voltage and current handling capabilities
- Low saturation voltage for efficient operation
- High power dissipation, making it suitable for amplifier circuits
- Designed for high-fidelity audio output
- Durable and reliable for long-term performance
Applications:
- High-Power Audio Amplifiers (e.g., Class-AB amplifiers)
- Power Switching Circuits
- Inverter Circuits & Power Supply Modules
- Motor Control & Industrial Electronics
The 2SC5200 is one of the most popular transistors for high-power audio applications, often paired with its complementary 2SA1943 PNP transistor to form high-performance amplifier circuits. Its robust construction and excellent electrical characteristics make it a reliable choice for demanding applications.
Click here for datasheet 2SC5200
