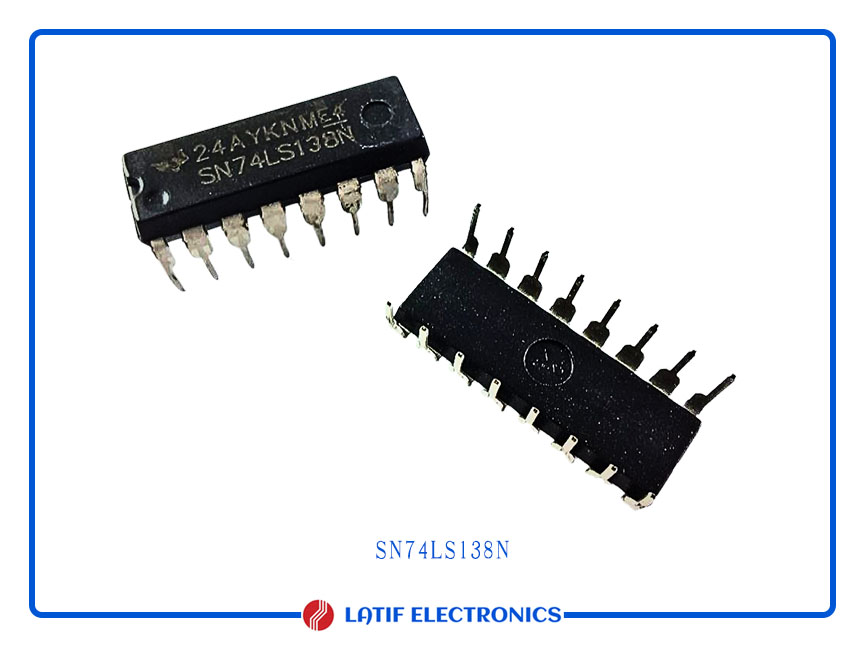

74LS138 عبارة عن دائرة متكاملة عالية السرعة لفك تشفير/إزالة تعدد الإرسال من 3 إلى 8 خطوط مصممة لفك تشفير المدخلات الثنائية إلى أحد المخرجات الثمانية. تعمل بمدخل ثنائي من 3 بت ولديها ثلاثة مدخلات تمكين (اثنان نشطان منخفضان وواحد نشط مرتفع)، مما يضمن المرونة في كيفية تنشيطها. عند التمكين، يتم تشغيل المخرج المحدد على مستوى منخفض، بينما تظل جميع المخرجات الأخرى مرتفعة. تعمل 74LS138 بمصدر طاقة قياسي 5 فولت، وتوفر تبديلًا سريعًا مع تأخيرات انتشار نموذجية تبلغ حوالي 21 نانوثانية واستهلاك منخفض للطاقة. تُستخدم على نطاق واسع في فك تشفير العناوين واختيار الذاكرة وإرسال البيانات في أنظمة المعالجات الدقيقة والتطبيقات الرقمية الأخرى حيث يلزم تحديد خطوط متعددة بناءً على المدخلات الثنائية.
The 74LS138 is a high-speed 3-to-8 line decoder/demultiplexer IC designed for decoding binary inputs into one of eight outputs. It operates with a 3-bit binary input and has three enable inputs (two active-low and one active-high), ensuring flexibility in how it is activated. When enabled, the selected output is driven low, while all other outputs remain high. Operating with a standard 5V supply, the 74LS138 offers fast switching with typical propagation delays of around 21 ns and low power consumption. It is widely used in address decoding, memory selection, and data multiplexing in microprocessor systems and other digital applications where multiple lines need to be selected based on binary inputs.
