وصف HX-6S-12A
HX-6S-12A هي وحدة نظام إدارة بطاريات (BMS) مصممة لبطاريات ليثيوم أيون (Li-ion) أو ليثيوم بوليمر (Li-Po) سداسية الخلايا المتصلة على التوالي (6S). تتولى هذه الوحدة إدارة موازنة الخلايا، والشحن الزائد، والتفريغ الزائد، والحماية من التيار الزائد، للحفاظ على سلامة البطاريات وإطالة عمرها الافتراضي.
المواصفات
نوع البطارية: ليثيوم أيون / ليثيوم بوليمر
تكوين الخلية: 6 خلايا (6 خلايا متصلة على التوالي)
الجهد الاسمي: 22.2 فولت (3.7 فولت × 6)
جهد الشحن: 25.2 فولت (4.2 فولت × 6)
تيار التفريغ المستمر: حتى 12 أمبير
جهد حماية الشحن الزائد: ≈ 4.25 ± 0.05 فولت لكل خلية
جهد حماية التفريغ الزائد: ≈ 2.7 ± 0.1 فولت لكل خلية
التوصيلات والاطراف
B- سالب للبطارية (سالب للحزمة الرئيسية)
B1-B6 وصلات وسيطة بين الخلايا (B1 = الخلية 1 +، B6) = الخلية ٦ +)
B+ موجب البطارية (موجب المجموعة الرئيسية)
P- طرف سالب للتفريغ/الشحن (يتصل بالحمل أو الشاحن السالب)
بعض الموديلات تجمع بين P- وB- عند مشاركة مسار التيار.
ملخص الوظيفة
مراقبة جهد كل خلية على حدة.
فصل دائرة الشحن إذا تجاوزت أي خلية حد الشحن الزائد.
فصل الحمل عند انخفاض أي خلية عن الجهد الآمن.
تحديد تيار التفريغ لحماية الخلايا من قصر الدائرة أو الحمل الزائد.
معادلة جهد الخلايا بالقرب من الشحن الكامل للحفاظ على التوازن في جميع أنحاء المجموعة.
التطبيقات
يستخدم في حزم بطاريات ليثيوم أيون ٢٢.٢ فولت لـ:
الدراجات الكهربائية، والسكوتر، والأدوات
بنوك الطاقة المحمولة وأنظمة الطاقة الشمسية
وحدات تخزين الطاقة DIY
حزم بطاريات RC وأنظمة طاقة LED

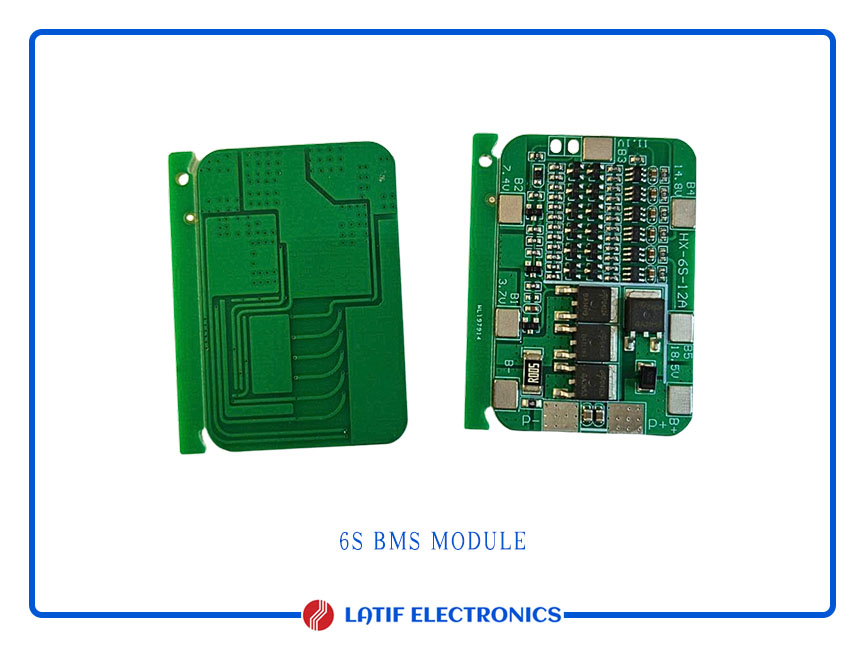

HX-6S-12A Description
The HX-6S-12A is a Battery Management System (BMS) module designed for 6-cell lithium-ion (Li-ion) or lithium-polymer (Li-Po) battery packs connected in series (6S). It manages cell balancing, overcharge, overdischarge, and overcurrent protection to maintain pack safety and extend service life.
Specifications
- Battery type: Li-ion / Li-Po
- Cell configuration: 6S (6 cells in series)
- Nominal voltage: 22.2 V (3.7 V × 6)
- Charging voltage: 25.2 V (4.2 V × 6)
- Continuous discharge current: up to 12 A
- Overcharge protection voltage: ≈ 4.25 ± 0.05 V per cell
- Overdischarge protection voltage: ≈ 2.7 ± 0.1 V per cell
- Overcurrent protection: 20–30 A (typical)
- Balance function: passive balancing, ~42 mA per cell
- Temperature protection: optional, depending on version
- Board dimensions: ~65 × 45 × 3 mm

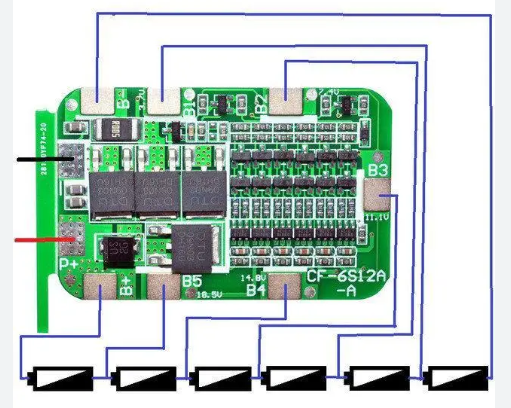

Pinout / Connections
- B-: battery negative (main pack negative)
- B1–B6: intermediate taps between cells (B1 = cell 1 +, B6 = cell 6 +)
- B+: battery positive (main pack positive)
- P-: discharge/charge negative terminal (connect to load or charger negative)
(Some models combine P- and B- when current path is shared.)
Function Summary
- Monitors voltage of each cell individually.
- Disconnects charging circuit if any cell exceeds overcharge limit.
- Cuts off load when any cell drops below safe voltage.
- Limits discharge current to protect cells from short circuits or excessive load.
- Equalizes cell voltages near full charge to maintain balance across the pack.
Applications
Used in 22.2 V Li-ion battery packs for:
- Electric bikes, scooters, and tools
- Portable power banks and solar systems
- DIY energy storage modules
- RC battery packs and LED power systems
