وحدة استشعار تيار بتأثير هال تعتمد على الشريحة ACS712T.
الوصف:
تقوم الوحدة بقياس التيار الكهربائي باستخدام مبدأ تأثير هول، حيث تستشعر المجال المغناطيسي الناتج عن مرور التيار في الموصل وتحوّله إلى جهد تماثلي (Analog) متناسب مع قيمة التيار.
المواصفات الأساسية:
- الرقاقة: ACS712T (ELC-05B)
- نطاق القياس: ±5 أمبير
- نوع الإخراج: جهد تماثلي متناسب مع التيار
- جهد التشغيل: 5 فولت تيار مستمر
- أطراف التوصيل: VCC ، GND ، OUT
- العزل الكهربائي: معزولة كهربائيًا بين دائرة الحمل ودائرة الإشارة
- الحساسية: تقريبًا 185 ميلي فولت/أمبير
الاستخدامات الشائعة:
- قياس التيار في دوائر التيار المستمر أو المتردد

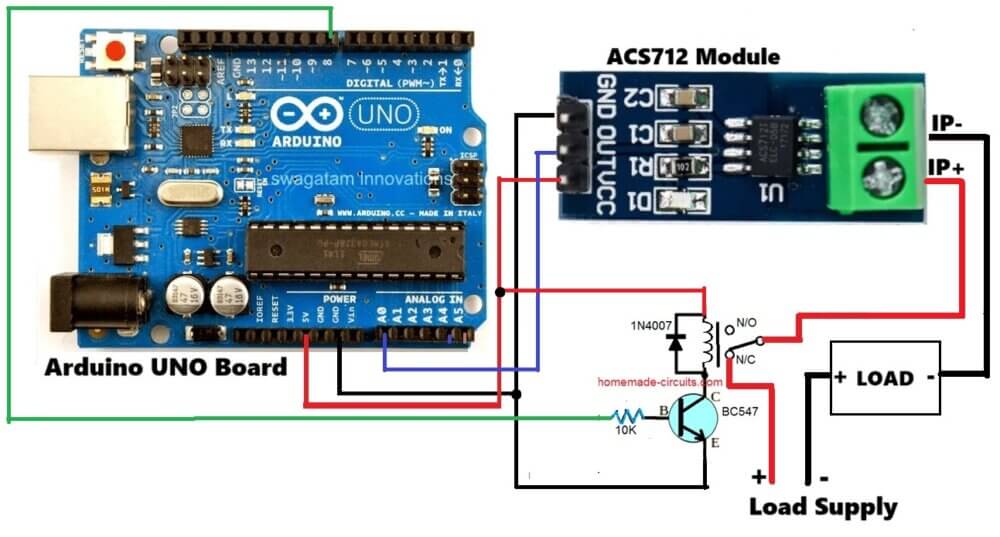

- الكشف عن التيار الزائد
- أنظمة مراقبة القدرة
- دوائر حماية المحركات والبطاريات
- مشاريع الأردوينو ووحدات التحكم الدقيقة

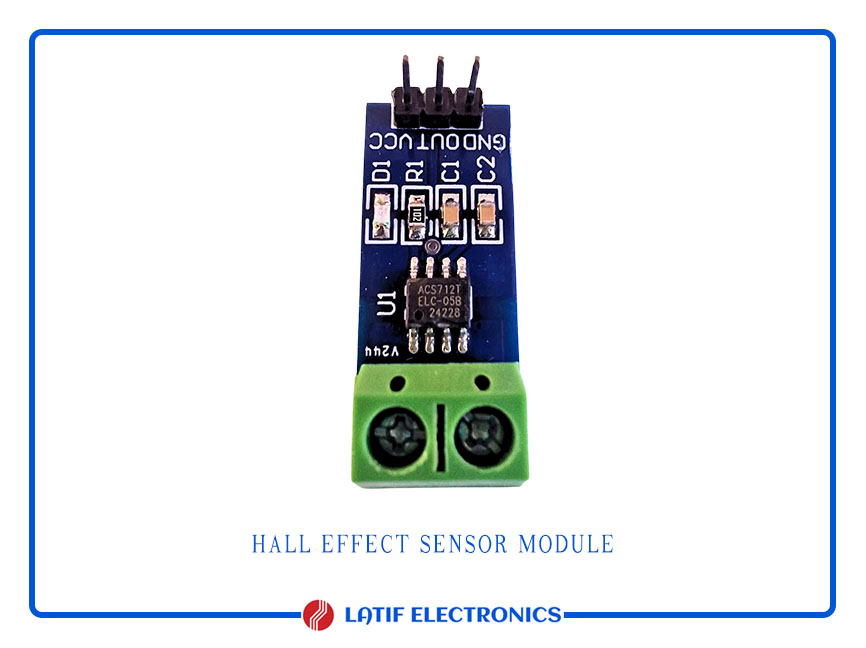

Hall Effect Current Sensor Module, based on the ACS712T chip.
Description:
The module detects and measures electric current using the Hall Effect principle — it senses the magnetic field generated by the current passing through a conductor and outputs a proportional analog voltage.
Key details:
- Chip: ACS712T (ELC-05B)
- Current range: ±5 A
- Output type: Analog voltage proportional to current
- Supply voltage: 5 V DC

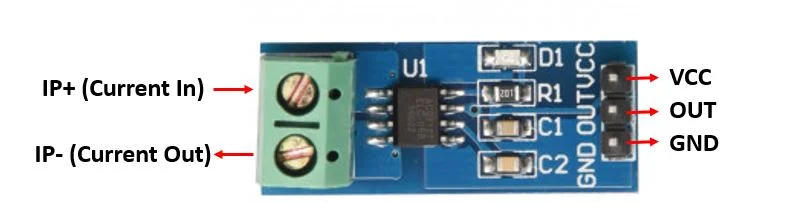

- Interface pins: VCC, GND, OUT
- Isolation: Electrically isolated between input (load) and output (signal)
- Accuracy: Typical sensitivity 185 mV/A
Typical applications:
- Current measurement in DC and AC circuits
- Overcurrent detection
- Power monitoring systems
- Motor and battery protection circuits
- Arduino and microcontroller projects
Click here Datasheet: ACS712
