تفاصيل المنتج ICL8038
مولد الموجات ICL8038 عبارة عن دائرة متكاملة أحادية، قادرة على إنتاج موجات جيبية، ومربعة، ومثلثة، ومثلثة، ومثلثة، ونبضية عالية الدقة، مع الحد الأدنى من المكونات الخارجية. يمكن اختيار التردد (أو معدل التكرار) خارجيًا من 0.001 هرتز إلى أكثر من 300 كيلو هرتز باستخدام المقاومات أو المكثفات، ويمكن إجراء تعديل التردد والمسح باستخدام جهد خارجي. صُنع ICL8038 بتقنية أحادية متطورة، باستخدام ثنائيات حاجز شوتكي ومقاومات أغشية رقيقة، ويتميز الخرج بثباته على نطاق واسع من تغيرات درجة الحرارة ومصدر الطاقة. يمكن ربط هذه الأجهزة بدوائر حلقة مغلقة الطور لتقليل انحراف درجة الحرارة إلى أقل من 250 جزء في المليون/درجة مئوية.
الدائرة التعليمية تحتوي على جميع المكونات الالكترونية الضرورية لتشغيل 8038 ICL بما فيها مخطط الدائرة. بانجاز تركيب الدائرة وتشغيلها سيكون لديك جهاز مهم وثمين يمكنك استخدامه كواحدة من الاجهزة المهمة والاساسية في اي ورشة الكترونيات .
الميزات
انحراف تردد منخفض مع درجة الحرارة: 250 جزء في المليون/درجة مئوية
2. تشويه منخفض… . … .. TTL إلى ٢٨ فولت
٧. مخرجات متزامنة لموجات الجيب والمربع والمثلث
٨. سهل الاستخدام – يتطلب عددًا قليلًا من المكونات الخارجية
ICL8038 Product details
The ICL8038 waveform generator is a monolithic integrated circuit capable of producing high accuracy sine, square, triangular, sawtooth and pulse waveforms with a minimum of external components. The frequency (or repetition rate) can be selected externally from 0.001Hz to more than 300kHz using either resistors or capacitors, and frequency modulation and sweeping can be accomplished with an external voltage. The ICL8038 is fabricated with advanced monolithic technology, using Schottky barrier diodes and thin film resistors, and the output is stable over a wide range of temperature and supply variations. These devices may be interfaced with phase locked loop circuitry to reduce temperature drift to less than 250ppm/°C.

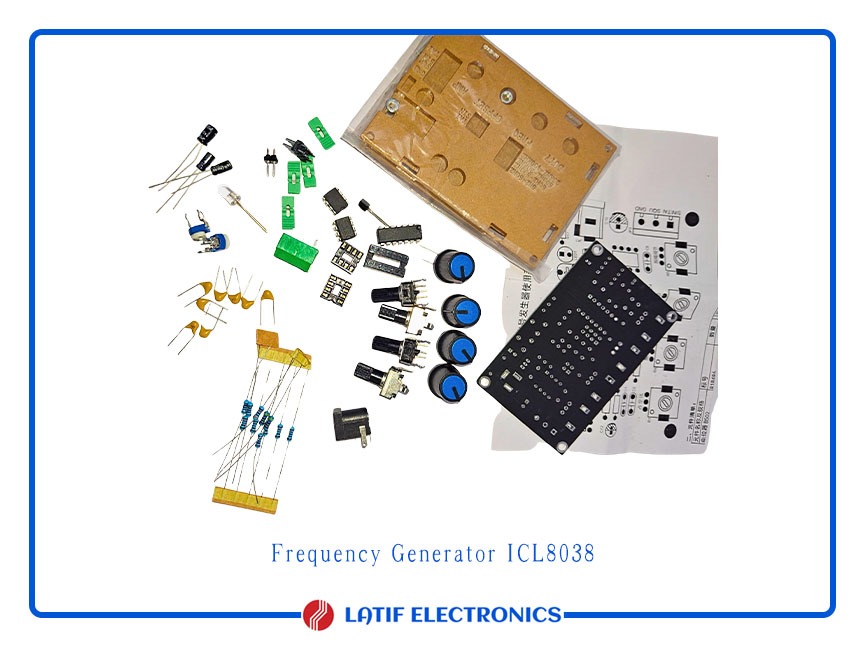

The DIY kit containing all electronic components that required to assemble the circuit of ICL 8038 including the circuit diagram. By complete assembly of this circuit , you will have a great device which is considered an important part of the electronic workshop.
Features
Low Frequency Drift with Temperature. . . . . . 250ppm/°C
2. Low Distortion . . . . . . . . . . . . . . . 1% (Sine Wave Output)
3. High Linearity . . . . . . . . .. .0.1% (Triangle Wave Output)
4. Wide Frequency Range . . . . . . . . . . . .0.001Hz to 300kHz
5. Variable Duty Cycle . . . . . . . . . . . . . . . . . . . . . 2% to 98%
6. High Level Outputs. . . . . . . . . . . . . . . . . . . . .. TTL to 28V
7. Simultaneous Sine, Square, and Triangle Wave Outputs
8. Easy to Use – Just a Handful of External Components Required
Click here Datasheet: ICL8038
