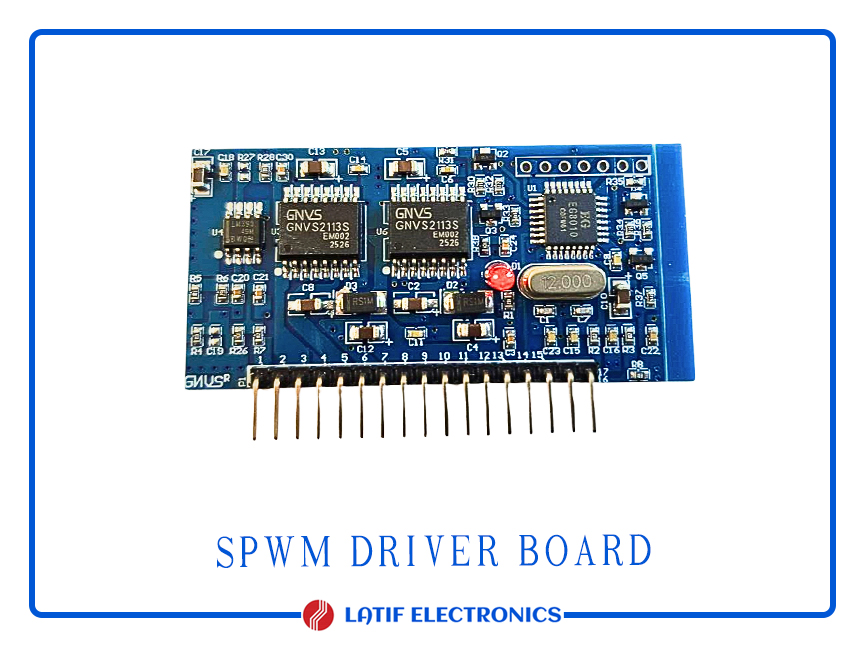

تعديل عرض النبضة الجيبية (SPWM)
لوحة تشغيل متخصصة تُولّد إشارات SPWM لإنتاج خرج موجة جيبية عالي الجودة باستخدام تقنيات تعديل عرض النبضة (PWM)، تُستخدم بشكل أساسي في تطبيقات التحكم في عاكسات الطاقة والمحركات.
الميزات الرئيسية والغرض
– تحويل طاقة التيار المستمر إلى موجة جيبية مترددة باستخدام تقنية SPWM
– توليد موجة جيبية نقية من إشارات PWM من خلال الترشيح
– يُستخدم لعكس التيار المستمر إلى التيار المتردد والتحكم في سرعة المحرك
الخصائص التقنية:
– جهد الدخل: عادةً ١٢ فولت – ٤٨ فولت تيار مستمر
– الخرج: موجة جيبية مترددة (٥٠ هرتز/٦٠ هرتز أو تردد متغير)
– طاقة الخرج: تختلف باختلاف الطراز (غالبًا ١٠٠ واط – ١٠٠٠ واط فأكثر)
– تردد التحويل: ١٠ كيلو هرتز – ٢٠ كيلو هرتز (تردد الموجة الحاملة)
– التعديل: تقنية PWM الجيبية
التطبيقات النموذجية
محولات الطاقة:
– تحويل التيار المستمر إلى تيار متردد (من البطارية/الطاقة الشمسية إلى تيار متردد منزلي)
– أنظمة UPS (أنظمة الطاقة غير المنقطعة)
– أنظمة الطاقة الشمسية
التحكم في المحرك:
– التحكم في سرعة محرك التيار المتردد (ثلاثي الطور) محركات حثية
– محركات تردد متغير (VFD)
– وحدات تحكم في المحركات الصناعية
تطبيقات الصوت:
– مضخمات صوت من الفئة D
– أنظمة صوت عالية القدرة
SPWM, Sinusoidal Pulse Width Modulation
This is a specialized driver board that generates SPWM signals to create high-quality sine wave output using PWM techniques, primarily for power inverter and motor control applications.
Key Features & Purpose
– Converts DC power to AC sine wave output using SPWM technique
– Generates clean sine wave from PWM signals through filtering
– Used for DC-AC inversion and motor speed control
Technical Characteristics:
– Input Voltage: Typically 12V-48V DC
– Output: AC sine wave (50Hz/60Hz or variable frequency)
– Output Power: Varies by model (often 100W-1000W+)
– Switching Frequency: 10kHz-20kHz (carrier frequency)
– Modulation: Sinusoidal PWM technique
Typical Applications
- Power Inverters:
– DC to AC conversion (battery/solar to household AC)
– UPS systems (Uninterruptible Power Supplies)
– Solar power systems
- Motor Control:
– AC motor speed control (3-phase induction motors)
– Variable Frequency Drives (VFD)
– Industrial motor controllers
- Audio Applications:
– Class D audio amplifiers
– High-power audio systems

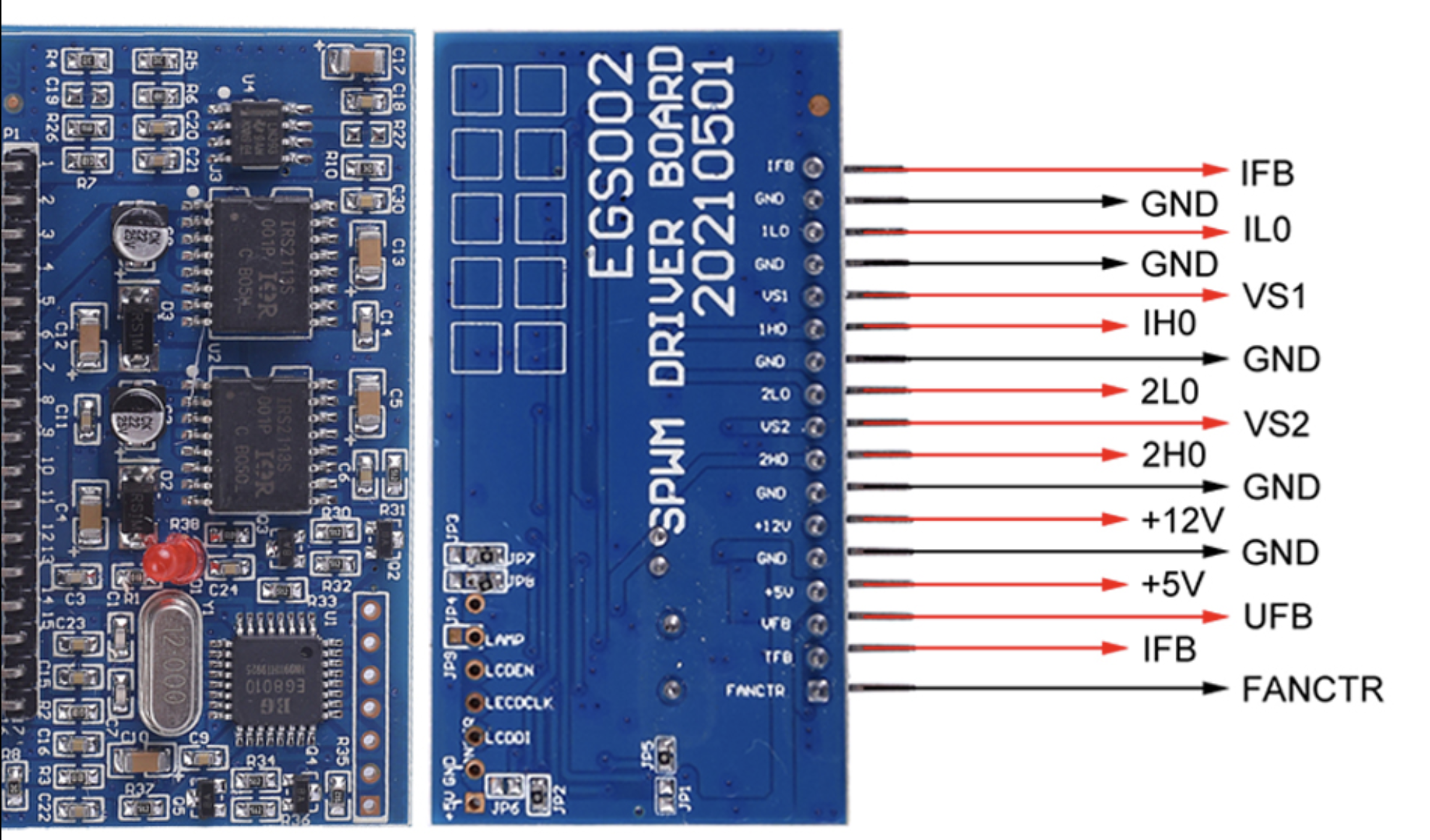

Click here Datasheet: EGS002
