مواصفات مكثف البوليستر الأخضر
مكثف البوليستر الأخضر هو مكثف غشائي، حيث يُصنع عازله من البوليستر (المعروف أيضًا باسم مايلر). يُعد طلاء راتنج الإيبوكسي الأخضر سمة شائعة لهذا النوع من المكونات.
المواصفات والخصائص الرئيسية:
المادة العازلة: بوليستر (PET – بولي إيثيلين تيريفثالات)
نطاق السعة النموذجي: من 1 نانوفاراد إلى 10 ميكروفاراد
تصنيف الجهد: تصنيفات شائعة من 63 فولت تيار مستمر إلى 630 فولت تيار مستمر
السماحية: عادةً ±10% (جول) أو ±20% (كلفن)
ثبات درجة الحرارة: مقبول. يتراوح نطاق درجة حرارة التشغيل عادةً بين -55 درجة مئوية و+125 درجة مئوية.
الميزات الرئيسية: تكلفة منخفضة، مقاومة عزل عالية، وخصائص إصلاح ذاتي جيدة.
العلامة: عادةً ما تُطبع القيمة مباشرةً على الطلاء باستخدام رمز رقمي أو أبجدي رقمي (مثل: `104K` لـ 100 نانوفاراد، ±10%).
التطبيقات الأساسية:
الاستخدامات العامة: اقتران/حجب التيار المستمر، والتجاوز/الفصل، والترشيح في الدوائر غير الحرجة، ودوائر التخميد، وتطبيقات التوقيت. يُعد هذا المكثف واسع الاستخدام وفعالاً من حيث التكلفة في الإلكترونيات الاستهلاكية.

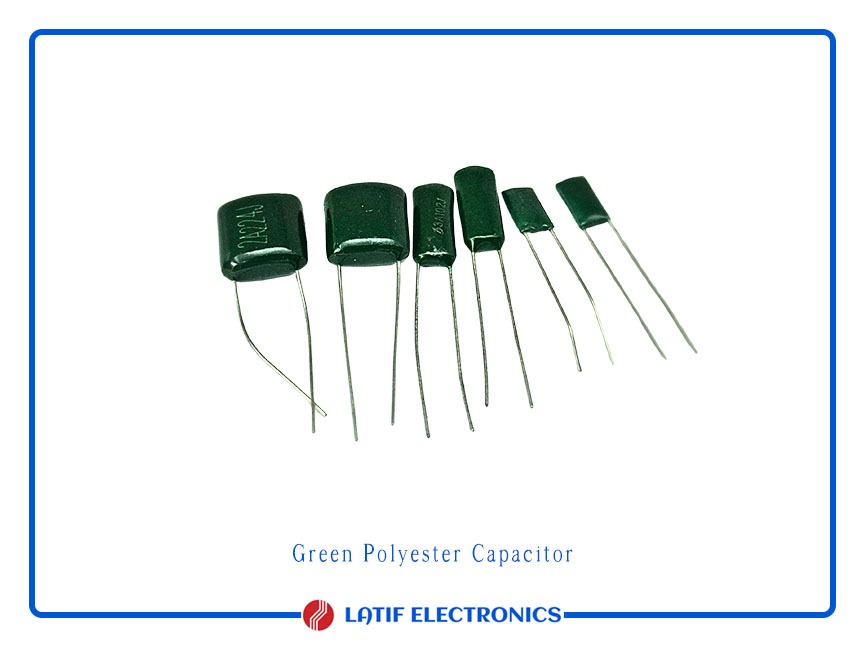

Green Polyester Capacitor Specification
A Green Polyester Capacitor is a film capacitor where the dielectric is made from polyester (also known as Mylar). The green epoxy resin coating is a common characteristic of this component type.
Key Specifications & Characteristics:
Dielectric Material: Polyester (PET – Polyethylene Terephthalate)
Typical Capacitance Range: 1 nF to 10 µF
Voltage Rating: Common ratings from 63 V DC to 630 V DC
Tolerance: Typically ±10% (J) or ±20% (K)
Temperature Stability: Fair. Operating temperature range typically from -55°C to +125°C.
Key Features: Low cost, high insulation resistance, and good self-healing properties.
Marking: Value is usually printed directly on the coating using a numeric or alphanumeric code (e.g., `104K` for 100 nF, ±10%).
Primary Applications:
General-purpose DC coupling/blocking, bypass/decoupling, filtering in non-critical circuits, snubber circuits, and timing applications. It is a widely used, cost-effective capacitor for consumer electronics.
