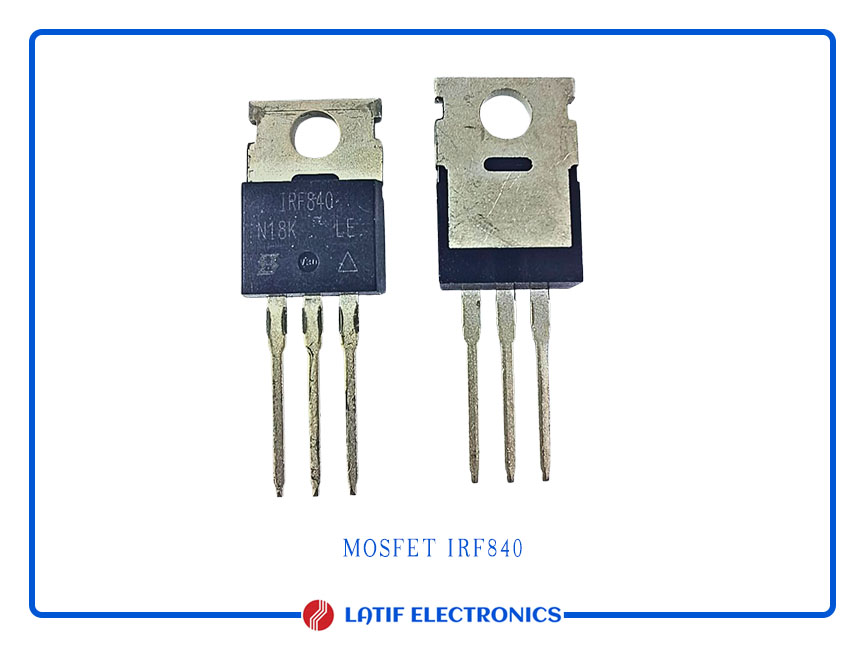

IRF840 – N-Channel Power MOSFET
IRF840 – ترانزستور MOSFET للطاقة ذو قناة N
الوصف:
IRF840 هو ترانزستور MOSFET للطاقة ذو قناة N، مصمم لتطبيقات التبديل عالية الجهد والسرعة. بجهد 500 فولت (VDS) عند مصدر الصرف، فهو مناسب للاستخدام في مصادر الطاقة ذات الوضع التبديلي (SMPS)، ومحولات التيار المستمر-المستمر، ومحركات المحركات، ومكبرات الصوت. يتميز بمقاومة تشغيل منخفضة، وتبديل سريع، وتصميم متين، مما يجعله خيارًا شائعًا في الإلكترونيات الصناعية والاستهلاكية.
الميزات الرئيسية:
- جهد مصدر التفريغ (فولت/دي إس): ٥٠٠ فولت
- تيار التفريغ المستمر (ID): ٨ أمبير (عند ٢٥ درجة مئوية)
- تيار التفريغ المستمر (RDS(on)) (الحد الأقصى): ٠٫٨٥ أوم
- جهد عتبة البوابة (فولت/جي إس(th)): ٢٫٠ – ٤٫٠ فولت
- إجمالي شحنة البوابة (كيلوجرام): ٦٧ نانو كولوم
- تبديل عالي السرعة مع متطلبات تشغيل بوابة منخفضة
- متانة dv/dt وطاقة الانهيار المقدرة
- العبوة: TO-220 (ثقب عابر)
التطبيقات النموذجية:
- مزودات طاقة وضع التبديل (SMPS) غير المتصلة
- دوائر الصابورة
- أنظمة UPS
- التحكم في المحركات
- مكبرات صوت من الفئة D
- محولات الجهد العالي ومراحل الطاقة
المزايا:
- جهد انهيار عالي للاستخدام في التطبيقات غير المتصلة بالإنترنت
- كفاءة في التعامل مع الطاقة مع تبديل سريع وشحن بوابة منخفض
- مناسب للتصاميم ذات الجهد العالي والتيار المتوسط
Description:
The IRF840 is an N-channel power MOSFET designed for high-voltage, high-speed switching applications. With a drain-source voltage (VDS) of 500V, it is suitable for use in switch-mode power supplies (SMPS), DC-DC converters, motor drives, and audio amplifiers. It offers low on-resistance, fast switching, and a rugged design, making it a popular choice in both industrial and consumer electronics.
Key Features:
- Drain-Source Voltage (VDS): 500V
- Continuous Drain Current (ID): ~8A (at 25°C)
- RDS(on) (max): 0.85Ω
- Gate Threshold Voltage (VGS(th)): 2.0 – 4.0V
- Total Gate Charge (Qg): ~67nC
- High-speed switching with low gate drive requirements
- dv/dt ruggedness and avalanche energy rated
- Package: TO-220 (through-hole)
Typical Applications:
- Off-line SMPS (Switch-Mode Power Supplies)
- Ballast circuits
- UPS systems
- Motor control
- Class-D audio amplifiers
- High-voltage inverters and power stages
Advantages:
- High breakdown voltage for use in off-line applications
- Efficient energy handling with fast switching and low gate charge
- Suitable for high-voltage, moderate current designs
