IRF540N هو ترانزستور MOSFET من النوع N-channel مصمم لتطبيقات التبديل عالي السرعة وإدارة الطاقة.
المميزات الرئيسية:
- جهد التشغيل: 100 فولت
- تيار التشغيل: 33 أمبير
- مقاومة تشغيل منخفضة (R_DS(on)): يحسن الكفاءة ويقلل فقدان الطاقة
- سرعة تبديل عالية: مثالي للتطبيقات عالية التردد
- حزمة TO-220: توفر تبديدًا حراريًا فعالًا
التطبيقات:
- مزودات الطاقة المبدلة (SMPS)
- محولات التيار المستمر (DC-DC Converters)
- دوائر التحكم في المحركات
- أنظمة إدارة البطاريات
- تبديل الأحمال وتضخيم القدرة

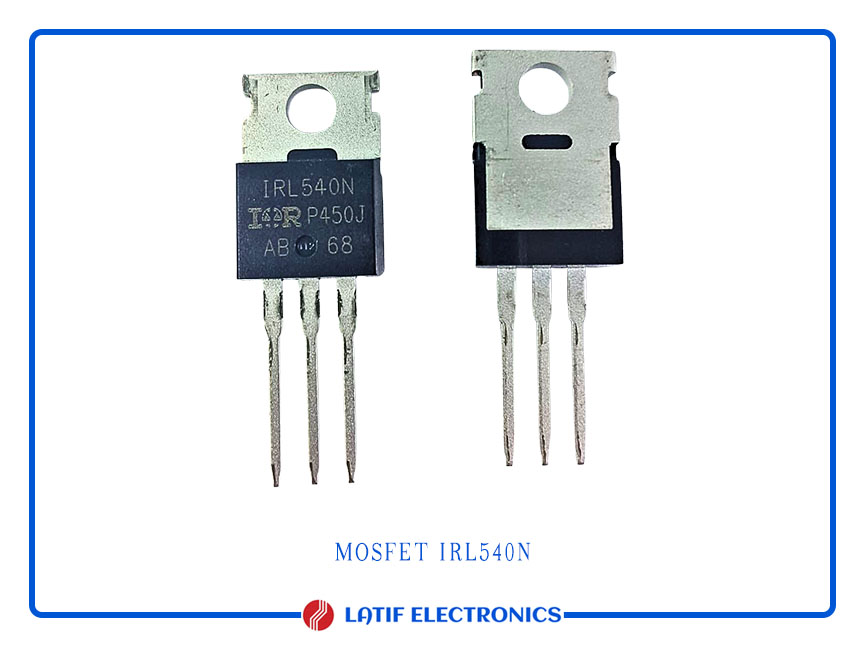

الحرف “L” في IRL540 يشير إلى أنه MOSFET بمستوى منطقي (Logic-Level MOSFET).
الفرق بين IRF540 و IRL540:
- IRF540 يحتاج إلى جهد بوابة أعلى (عادةً 10 فولت أو أكثر) ليعمل بكفاءة تامة.
- IRL540 مصمم للعمل مع إشارات منطقية، مما يعني أنه يمكن تشغيله بالكامل بجهد بوابة منخفض (عادةً 4.5V إلى 5V).
الميزة الرئيسية لـ IRL540:
- مناسب أكثر للتوصيل المباشر مع المتحكمات الدقيقة (مثل Arduino و Raspberry Pi) والدوائر ذات الجهد المنخفض، دون الحاجة إلى دائرة تحكم إضافية للبوابة.
يُستخدم هذا الـ MOSFET على نطاق واسع في الإلكترونيات الصناعية وتطبيقات السيارات بفضل كفاءته العالية وسرعته في التبديل.
The IRF540N is an N-channel MOSFET designed for high-speed switching and power management applications.
Main Features:
- Voltage Rating: 100V
- Current Rating: 33A
- Low On-Resistance (R_DS(on)): Enhances efficiency and reduces power loss
- Fast Switching Speed: Ideal for high-frequency applications
- TO-220 Package: Provides efficient heat dissipation
Applications:
- Switching Power Supplies (SMPS)
- DC-DC Converters
- Motor Control Circuits
- Battery Management Systems
- Load Switching and Power Amplification
The “L” in IRL540 indicates that it is a logic-level MOSFET.
Difference Between IRF540 and IRL540:
- IRF540 requires a higher gate drive voltage (typically 10V or more) to fully turn on.
- IRL540 is designed to operate with logic-level signals, meaning it can be fully turned on with a low gate voltage (typically 4.5V to 5V).
Key Advantage of IRL540:
- It is better suited for direct interfacing with microcontrollers (Arduino, Raspberry Pi, etc.) and low-voltage control circuits, without needing additional gate drive circuitry.
This MOSFET is widely used in power electronics and automotive applications due to its high efficiency and fast switching capabilities.
Click here for datasheet IRL540N
