JDY-34 Bluetooth module

وحدة بلوتوث سلسلة JDY-34
متطلبات الطاقة: مدخل 3.6 فولت – 6 فولت (مع تنظيم جهد مدمج)

وظائف الأطراف:
1. VCC: مدخل طاقة (3.6 فولت – 6 فولت تيار مستمر)
2. GND: توصيل أرضي
3. TXD: إرسال تسلسلي (وحدة ← متحكم دقيق)
4. RXD: استقبال تسلسلي (وحدة ← متحكم دقيق)
5. EN: طرف التفعيل (عادةً ما يُرفع للأعلى للتفعيل)
6. STATE: مؤشر حالة الاتصال
7. LEVEL: 3.3 فولت: مرجع مستوى منطقي 3.3 فولت

المواصفات الرئيسية
– إصدار البلوتوث: 4.0 أو 5.0 BLE
– مجموعة الشرائح: سلسلة TLSR8266/8263
– الاتصال: UART تسلسلي
– معدل الباود الافتراضي: 9600 أو 115200 بت في الثانية
– وضع التشغيل: قابل للتكوين من تابع/رئيسي
– مسافة الإرسال: ١٠-٣٠ مترًا تقريبًا
– تيار التشغيل: ٨-١٠ مللي أمبير تقريبًا (يختلف حسب الطراز)

كيفية الاستخدام:
التوصيل الأساسي مع أردوينو:
# مثال على توصيل أردوينو:
# وحدة VCC ← أردوينو ٥ فولت
# وحدة GND ← أردوينو GND
# وحدة TXD ← أردوينو RX (الطرف ٠)
# وحدة RXD ← أردوينو TX (الطرف ١)
وحدة EN ← أردوينو ٣.٣ فولت (للتفعيل)

التطبيقات النموذجية:
– الاتصال التسلسلي اللاسلكي
– نقل بيانات مستشعرات إنترنت الأشياء
– أنظمة التحكم عن بُعد
– أجهزة المنزل الذكي
– أنظمة تسجيل البيانات

ملاحظات الطاقة:
– تقبل الوحدة دخلًا يتراوح بين ٣.٦ فولت و٦ فولت، ولكنها تعمل بجهد داخلي ٣.٣ فولت.
– يشير “المستوى: ٣.٣ فولت” إلى المستوى المنطقي لدبابيس RXD/TXD.
– لا تُطبّق ٥ فولت مباشرةً على دبابيس RXD/TXD إذا كان جهازك المتحكم الدقيق هو منطق 5 فولت

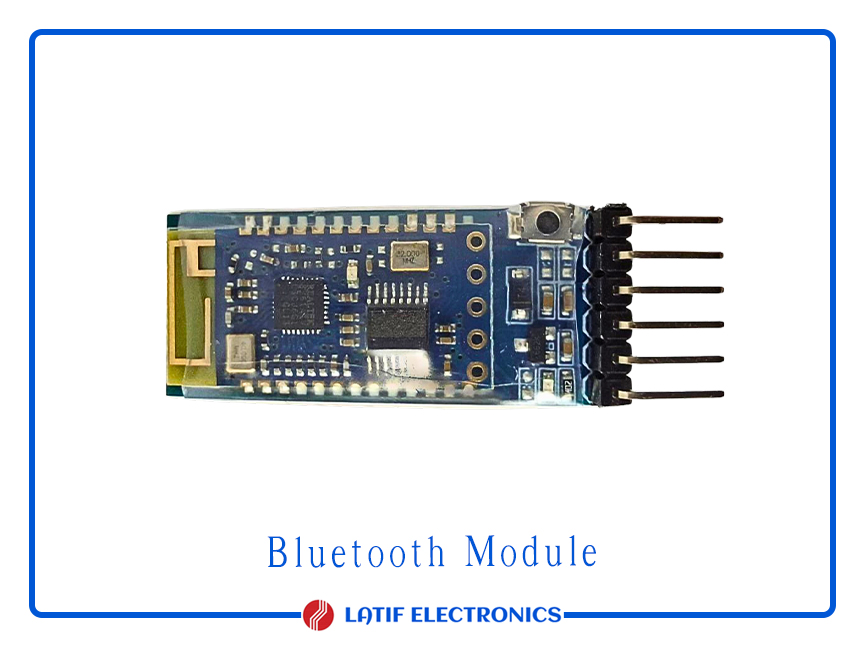

JDY-34 Series Bluetooth Module

Power Requirements: 3.6V – 6V input (with onboard voltage regulation)

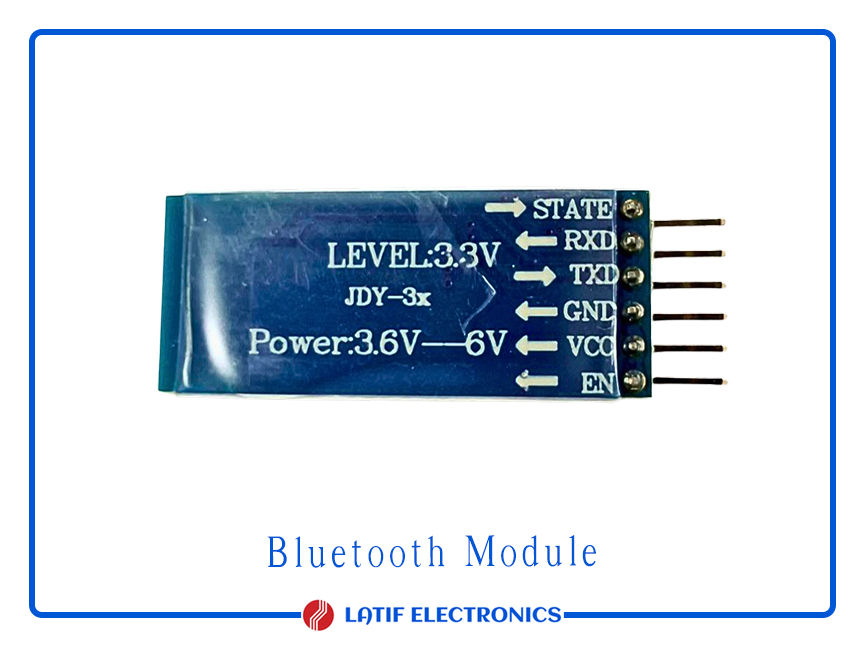

Pin Functions:

1. VCC: Power input (3.6V – 6V DC)
2. GND: Ground connection
3. TXD: Serial Transmit (module → microcontroller)
4. RXD: Serial Receive (microcontroller → module)
5. EN: Enable pin (typically pull high to enable)
6. STATE: Connection status indicator
7. LEVEL: 3.3V: 3.3V logic level reference

Key Specifications

– Bluetooth Version: 4.0 or 5.0 BLE

– Chipset: TLSR8266/8263 series

– Communication: UART serial

– Default Baud Rate: 9600 or 115200 bps

– Operating Mode: Slave/Master configurable

– Transmission Distance: ~10-30 meters

– Operating Current: ~8-10mA (varies by model)



How to Use:

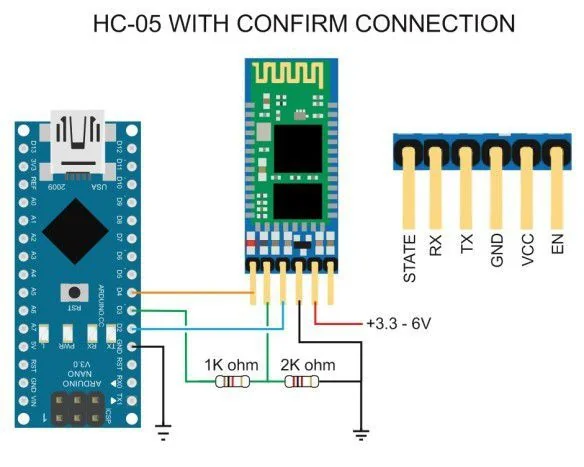

Basic Connection with Arduino:

# Arduino connection example:

# Module VCC  → Arduino 5V

# Module GND  → Arduino GND

# Module TXD  → Arduino RX (Pin 0)

# Module RXD  → Arduino TX (Pin 1)

Module EN   → Arduino 3.3V (to enable)

Typical Applications:

– Wireless serial communication

– IoT sensor data transmission

– Remote control systems

– Smart home devices

– Data logging systems

Power Notes:

– The module accepts 3.6V-6V input but operates at 3.3V internally

– The “LEVEL: 3.3V” indicates the logic level for RXD/TXD pins

– Don’t apply 5V directly to RXD/TXD pins if your microcontroller is 5V logic

Here Arduino code for communication.

void setup() {
Serial.begin(9600); // Match module’s baud rate
delay(1000);
Serial.println(“AT+NAMEMyDevice”); // Change device name
}

void loop() {
if (Serial.available()) {
String data = Serial.readString();
Serial.print(“Received: “);
Serial.println(data);
}
}

Click here Datasheet: jdy34
