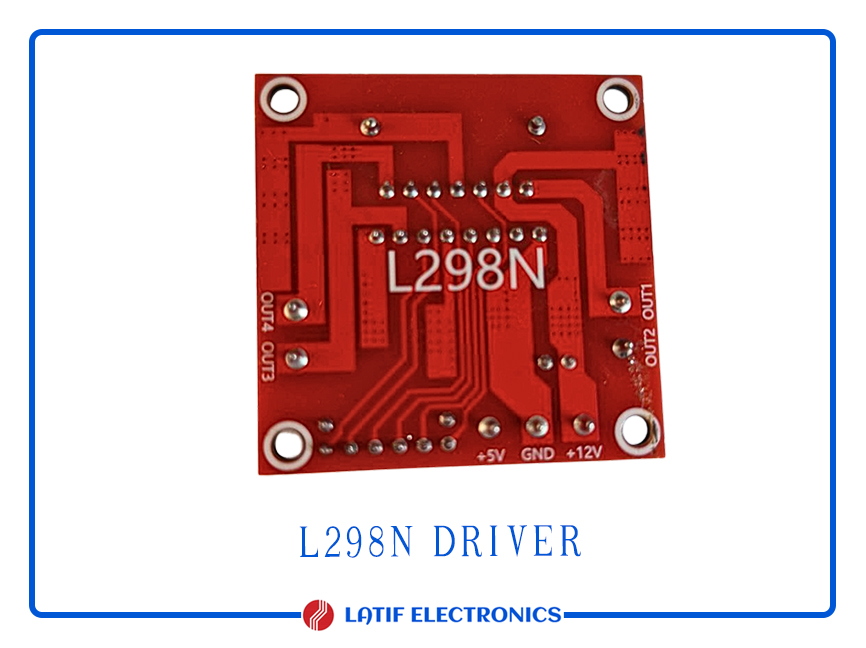

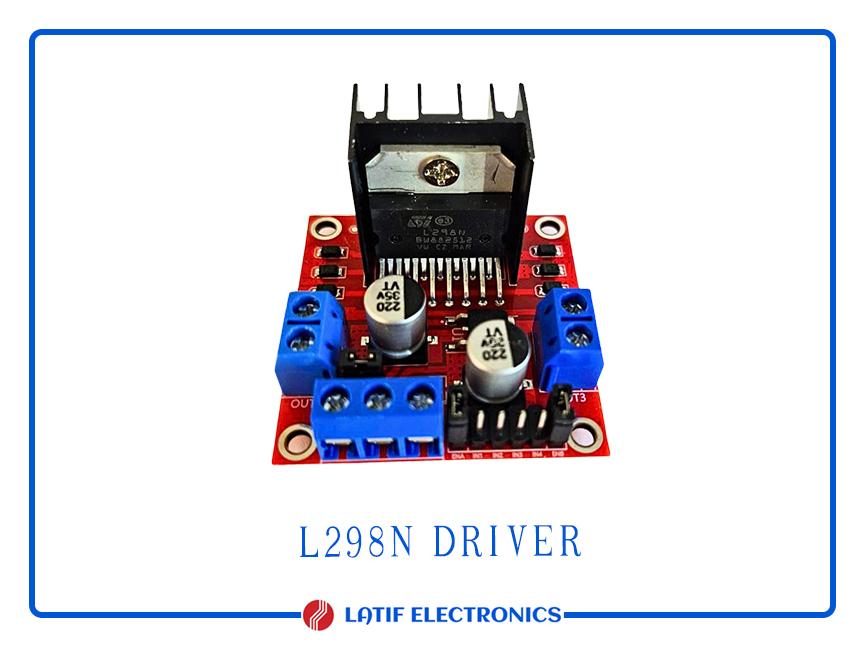

L298 High current dual full-bridge driver

L298 High current dual full-bridge driver

3.000 د.ع

التصنيف: الوسوم: , , ,

وحدة تشغيل المحرك L298N

تُعد وحدة تشغيل المحرك L298N من أكثر دوائر تشغيل المحركات شيوعًا واستخدامًا للتحكم في محركات التيار المستمر والمحركات المتدرجة.

المواصفات الرئيسية

الخصائص الكهربائية:

  1. – جهد التشغيل: من +٥ فولت إلى +٣٥ فولت
  2. – الجهد المنطقي: من +٥ فولت إلى +٧ فولت (متوافق مع بعض الوحدات بجهد ٣.٣ فولت)
  3. – أقصى تيار: ٢ أمبير لكل قناة (ذروة ٣ أمبير)
  4. – إجمالي تبديد الطاقة: ٢٥ واط
  5. – إشارة التحكم: متوافقة مع TTL
  6. – عدد القنوات: ٢ (جسر H مزدوج)
  7. تكوين أطراف التوصيل

توصيل أطراف الدائرة المتكاملة L298N (١٥ طرفًا):

  1. الأطراف ١، ١٥: الاستشعار أ، الاستشعار ب (استشعار التيار)
  2. الأطراف ٢، ٣: المخرج ١، المخرج ٢ (مخارج المحرك أ)
  3. الأطراف ٤: Vs (جهد تغذية المحرك)
  4. الأطراف ٥، ٧: المدخل ١، المدخل ٢ (تحكم المحرك أ)
  5. الأطراف ٦، ١١: تمكين أ، تمكين ب (تمكين (دبابيس)
  6. الطرف 8: أرضي (GND)
  7. الطرف 9: جهد منطقي (+5 فولت)
  8. الطرفان 10، 12: مدخل 3، مدخل 4 (تحكم المحرك B)
  9. الطرفان 13، 14: مخرج 3، مخرج 4 (مخرجات المحرك B)

التطبيقات النموذجية

حركة الروبوتات (روبوتات ثنائية الدفع، روبوتات رباعية الدفع)
آلات CNC
طابعات ثلاثية الأبعاد (نماذج صغيرة)
أنظمة سيور ناقلة
ستائر نوافذ آلية
مركبات RC
الأتمتة الصناعية

 L298N Motor Driver Module – Complete Product Details

The L298N is one of the most popular and widely used motor driver ICs for controlling DC motors and stepper motors

  Key Specifications

 Electrical Characteristics:

  2. – Operating Voltage: +5V to +35V
  3. – Logic Voltage: +5V to +7V (3.3V compatible with some modules)
  4. – Maximum Current: 2A per channel (peak 3A)
  5. – Total Power Dissipation: 25W
  6. – Control Signal: TTL compatible
  7. – Number of Channels: 2 (Dual H-Bridge)

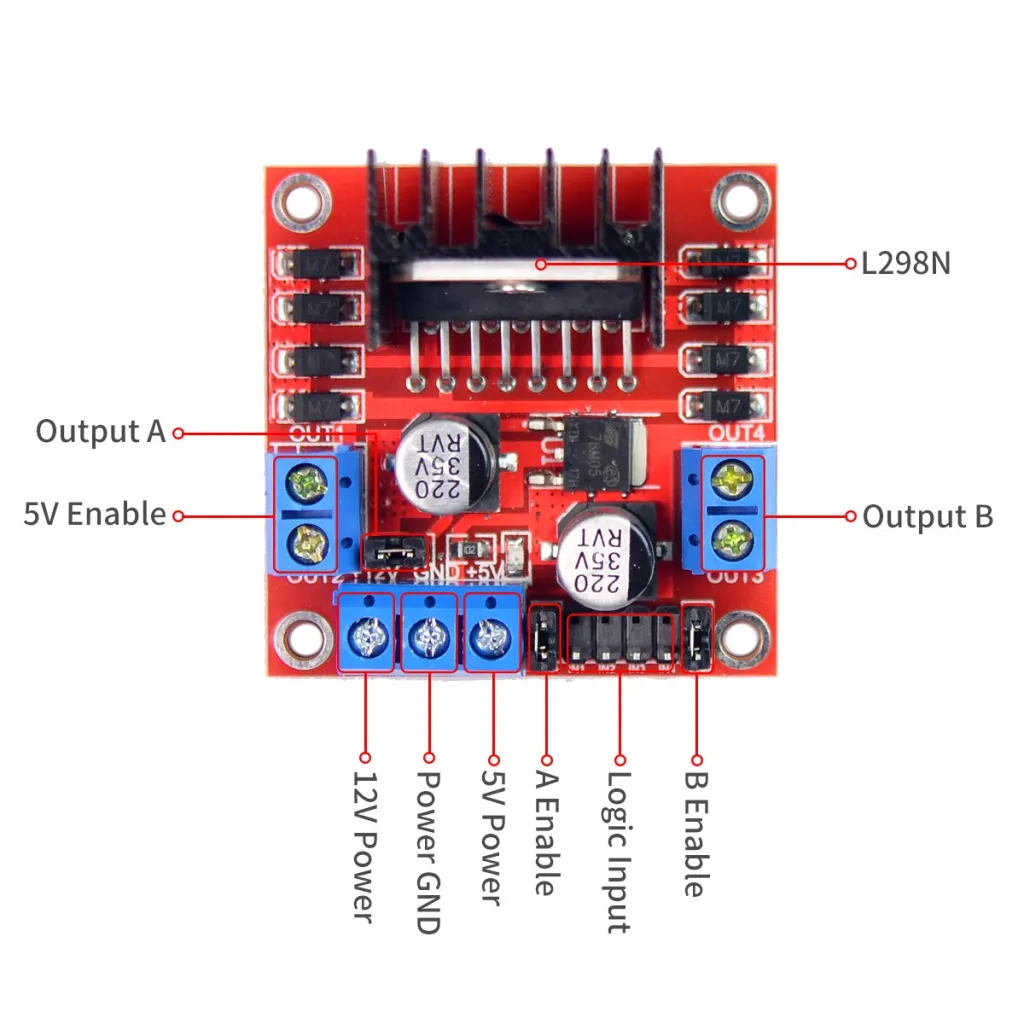

 Pin Configuration

 L298N IC Pinout (15-pin):

  1. Pin 1,15: Sense A, Sense B (Current sensing)
  2. Pin 2,3: Out 1, Out 2 (Motor A outputs)
  3. Pin 4: Vs (Motor supply voltage)
  4. Pin 5,7: Input 1, Input 2 (Motor A control)
  5. Pin 6,11: Enable A, Enable B (Enable pins)
  6. Pin 8: GND (Ground)
  7. Pin 9: Logic VCC (+5V)
  8. Pin 10,12: Input 3, Input 4 (Motor B control)
  9. Pin 13,14: Out 3, Out 4 (Motor B outputs)

 Typical Applications

  1. Robot locomotion (2WD, 4WD robots)
  2. CNC machines
  3. 3D printers (small models)
  4. Conveyor belt systems
  5. Automated window blinds
  6. RC vehicles
  7. Industrial automation



Click here Datasheet: L298
