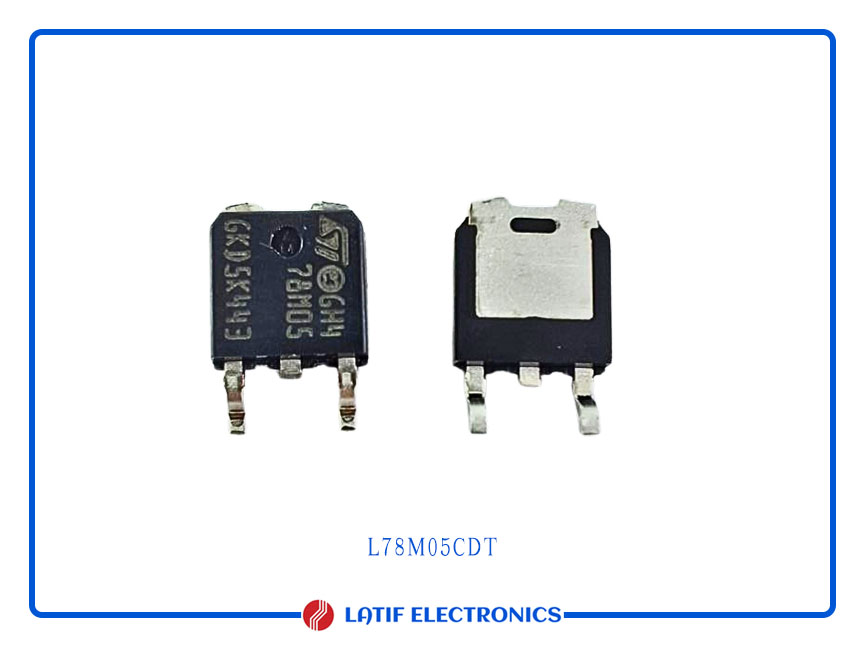

الدائرة المتكاملة L7805C هي دائرة متكاملة لمنظم الجهد (IC). وظيفتها الرئيسية هي أخذ جهد دخل أعلى، وغالبًا ما يكون غير مستقر، وإخراج جهد ثابت +5 فولت. تنتمي هذه الدائرة إلى عائلة منظمات الجهد 7805، والتي تُستخدم على نطاق واسع في الإلكترونيات لتزويد الدوائر الكهربائية بطاقة 5 فولت.
الميزات الرئيسية:
جهد الخرج: 5 فولت (منظم)
نطاق جهد الدخل: يتراوح عادةً بين 7 فولت و35 فولت
أقصى تيار خرج: حتى 1.5 أمبير (مع تبديد حراري مناسب)
الحماية: تشمل ميزات مثل:
إيقاف التشغيل الحراري (في حال ارتفاع درجة الحرارة)
حماية من قصر الدائرة
حماية آمنة لمنطقة التشغيل (تمنع التلف الناتج عن التيار العالي)
التوصيلات الأساسية:
الطرف 1 (مدخل): وصّل جهدك غير المنظم هنا.
الطرف 2 (أرضي): وصّله بأرضية الدائرة.
الطرف 3 (مخرج): يُعطي خرجًا نظيفًا ومنظمًا +5 فولت.
الاستخدام النموذجي:
غالبًا ما يُستخدم L7805C في:
إمدادات طاقة المتحكم الدقيق (مثل مشاريع أردوينو)
دوائر الاستشعار
الأجهزة التي تعمل بالبطارية (لتوفير خرج ثابت بجهد 5 فولت)
هام: يجب وضع المكثفات على المدخل والمخرج لتحسين الاستقرار:
مكثف الإدخال (مثل 0.33 ميكرو فاراد) بالقرب من طرف الإدخال
مكثف الإخراج (مثل 0.1 ميكرو فاراد إلى 1 ميكرو فاراد) بالقرب من طرف الإخراج.
The L7805C is a voltage regulator integrated circuit (IC). Its main function is to take a higher, often unstable input voltage and output a steady +5V. It belongs to the 7805 family of regulators, which are widely used in electronics to supply 5V power to circuits.
Key Features:
- Output Voltage: 5V (regulated)
- Input Voltage Range: Typically around 7V to 35V
- Maximum Output Current: Up to 1.5A (with proper heat sinking)
- Protection: Includes features like:
- Thermal shutdown (if it gets too hot)
- Short-circuit protection
- Safe operating area protection (prevents damage from high current)
Basic Pinout:
- Pin 1 (Input): Connect your unregulated voltage here.
- Pin 2 (Ground): Connect to circuit ground.
- Pin 3 (Output): This gives a clean, regulated +5V output.
Typical Use:
You’ll often see the L7805C used in:
- Microcontroller power supplies (like Arduino projects)
- Sensor circuits
- Battery-powered devices (to provide a steady 5V output)

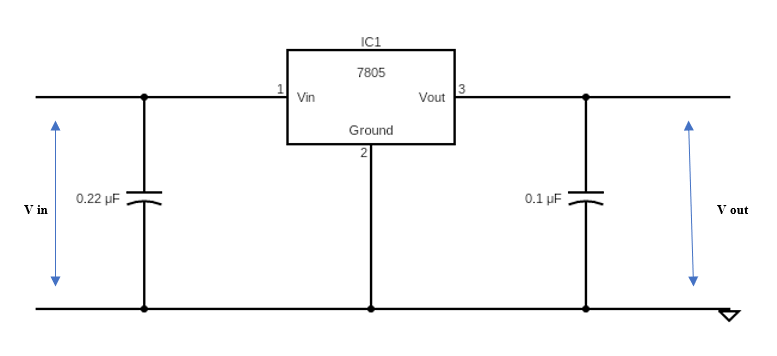

Important: You should place capacitors on the input and output to improve stability:
- Input capacitor (e.g., 0.33µF) close to the input pin
- Output capacitor (e.g., 0.1µF to 1µF) close to the output pin.
