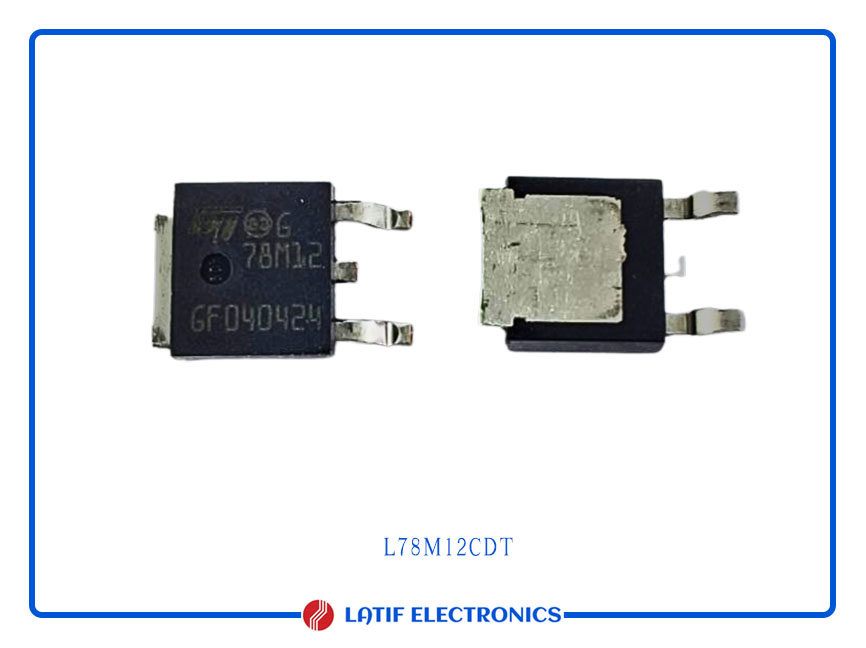

L7812C هي دائرة متكاملة لتنظيم الجهد (IC)، وهي جزء من سلسلة منظمات الجهد 78xx الشهيرة. يشير الرقم “12” في 7812 إلى أنها توفر خرجًا ثابتًا ومستقرًا بجهد 12 فولت، تمامًا مثل L7805C.
باختصار: تستقبل جهدًا أعلى، وأحيانًا غير مستقر (مثل جهد البطارية أو المحول)، وتضبطه إلى جهد ثابت +12 فولت.
الميزات الرئيسية:
جهد الخرج: ١٢ فولت (منظم)
نطاق جهد الدخل: عادةً ما بين ١٤ فولت و٣٥ فولت
تيار الخرج الأقصى: حتى ١.٥ أمبير (مع مشتت حراري)
حماية مدمجة:
إيقاف حراري (يُطفأ في حال ارتفاع درجة الحرارة)
حماية من قصر الدائرة (لا يحترق بسهولة)
حماية آمنة لمنطقة التشغيل (تجنّب التلف تحت الأحمال الثقيلة)
التوصيلات الأساسية:
الطرف ١ (مدخل): وصّل جهد التيار المستمر غير المنظم هنا.
الطرف ٢ (أرضي): وصّل بأرضية النظام.
الطرف ٣ (مخرج): يوفر خرجًا نظيفًا ومنظمًا +١٢ فولت.
الاستخدام النموذجي:
يُستخدم عادةً L7812C في:
إمدادات الطاقة للدوائر التي تحتاج إلى 12 فولت
إلكترونيات السيارات
أجهزة الصوت
أجهزة الاتصالات
أنظمة التحكم الصناعية
ملاحظة: إنه منظم جهد خطي، لذا فهو يُبدد الجهد الزائد على شكل حرارة – مما يعني أنه إذا كان جهد الدخل أعلى بكثير من 12 فولت، فسيسخن وقد يحتاج إلى مُشتت حراري.
أيضًا: يُنصح باستخدام المكثفات:
مكثف دخل (مثلًا، 0.33 ميكرو فاراد) بالقرب من الدخل
مكثف خرج (مثلًا، 0.1 ميكرو فاراد إلى 1 ميكرو فاراد) بالقرب من الخرج
(يساعد هذا على استقرار الدائرة وتصفية الضوضاء).
The L7812C is a voltage regulator integrated circuit (IC), part of the famous 78xx series of regulators. The “12” in 7812 means it provides a fixed and stable 12V output. Like the L7805C.
In short: it takes a higher, sometimes unstable voltage (like from a battery or adapter) and regulates it down to a stable +12V.
Key Features:
- Output Voltage: 12V (regulated)
- Input Voltage Range: Typically around 14V to 35V
- Maximum Output Current: Up to 1.5A (with heat sink)
- Built-in Protections:
- Thermal shutdown (shuts off if too hot)
- Short-circuit protection (won’t burn out easily)
- Safe operating area protection (avoids damage under heavy loads)
Basic Pinout:
- Pin 1 (Input): Connect your unregulated DC voltage here.
- Pin 2 (Ground): Connect to system ground.
- Pin 3 (Output): Provides the clean, regulated +12V output.
Typical Use:
You will commonly find the L7812C in:
- Power supplies for circuits that need 12V
- Automotive electronics
- Audio equipment
- Communication devices
- Industrial control systems
Note: It’s a linear regulator, so it dissipates extra voltage as heat — which means if your input voltage is much higher than 12V, it will heat up and might need a heat sink.
Also: It’s recommended to use capacitors:
- Input capacitor (e.g., 0.33µF) near the input
- Output capacitor (e.g., 0.1µF to 1µF) near the output
(These help with stability and filtering noise.)
