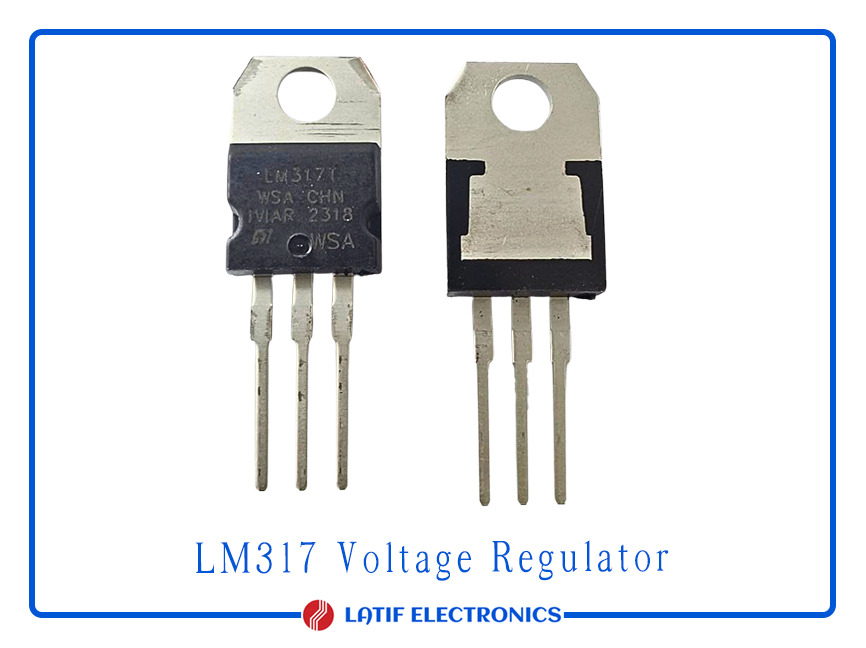

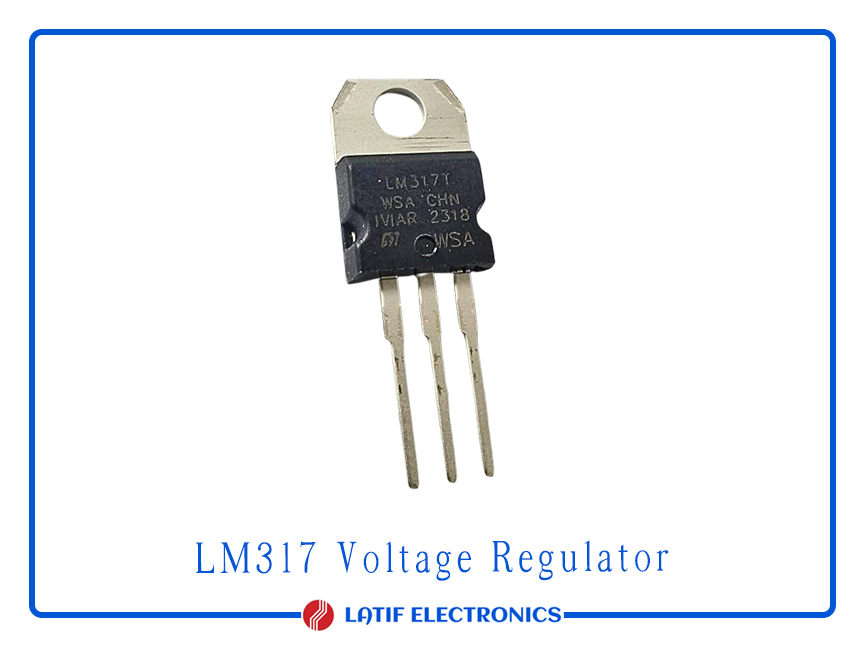

LM317 Voltage regulator

500 د.ع

التصنيفات: , الوسوم: , , ,

LM317 هو منظم جهد خطي قابل للتعديل، مصمم لتوفير جهد خرج ثابت يمكن ضبطه في أي مكان بين 1.25 فولت إلى 37 فولت، مع تيار خرج أقصى يبلغ 1.5 أمبير. يتميز بحماية من الحمل الزائد الحراري، وتقييد التيار، وحماية منطقة التشغيل الآمنة، مما يجعله خيارًا موثوقًا به لتطبيقات إمداد الطاقة المختلفة. يعمل LM317 مع فرق إدخال وإخراج أدنى يبلغ 3 فولت ويُستخدم على نطاق واسع في إمدادات الطاقة القابلة للتعديل، وشواحن البطاريات، وأنظمة الإخراج المنظمة نظرًا لسهولة استخدامه ومرونته في تنظيم الجهد .ياتي بتعبئة TO-220

لبناء دائرة منظم جهد قابل للتعديل أساسية باستخدام LM317، فإن المكونات التالية ضرورية:
1. LM317 IC: منظم الجهد القابل للتعديل الرئيسي.
2. مكثف الإدخال (اختياري): يتم وضع مكثف (عادةً 0.1µF) عند الإدخال لتصفية الضوضاء إذا لم يكن مصدر طاقة الإدخال مستقرًا.
3. مكثف الإخراج: يتم وضع مكثف (عادةً 1µF أو 10µF) عند الإخراج لتحسين الاستجابة المؤقتة والاستقرار.
4. المقاومات (R1 وR2): يتم استخدام مقاومتين لضبط جهد الإخراج.
تشكل هذه المكونات جوهر دائرة منظم الجهد القابل للتعديل المستندة إلى LM317، مما يسمح لك بتخفيض الجهد وتنظيمه في التطبيقات الإلكترونية المختلفة.



The LM317 is an adjustable linear voltage regulator, designed to provide a stable output voltage that can be set anywhere between 1.25V to 37V, with a maximum output current of 1.5A. It features thermal overload protection, current limiting, and safe operating area protection, making it a reliable choice for various power supply applications. The LM317 operates with a minimum input-output differential of 3V and is widely used in adjustable power supplies, battery chargers, and regulated output systems due to its ease of use and flexibility in voltage regulation. package TO-220.

To build a basic adjustable voltage regulator circuit using LM317, the following components are required:
1. LM317 IC: The main adjustable voltage regulator.
2. Input capacitor (optional): A capacitor (usually 0.1µF) is placed at the input to filter out noise if the input power supply is not stable.
3. Output capacitor: A capacitor (usually 1µF or 10µF) is placed at the output to improve transient response and stability.
4. Resistors (R1 and R2): Two resistors are used to adjust the output voltage.
These components form the core of the LM317-based adjustable voltage regulator circuit, allowing you to step down and regulate voltage in various electronic applications.



click here datasheet
