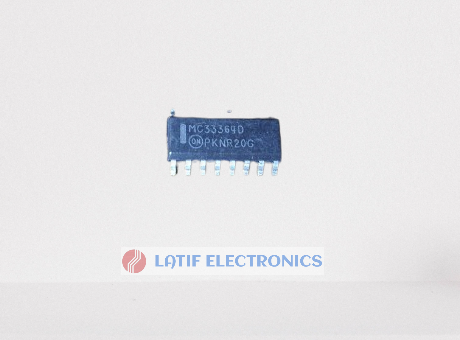

MC33364D – وحدة تحكم SMPS (وحدة تزويد طاقة وضع التبديل)
الوصف:
وحدة MC33364D هي وحدة تحكم متكاملة للغاية لوحدة تزويد طاقة وضع التبديل (SMPS)**، من تصميم شركة ON Semiconductor. وهي مُحسّنة لتطبيقات تزويد الطاقة منخفضة الطاقة دون اتصال، وخاصةً تلك التي تتطلب تشغيلًا فعالًا في ظروف الأحمال الخفيفة والمنخفضة. تتضمن هذه الوحدة العديد من الميزات التي تُبسط تصميم محولات الارتداد المعزولة وغير المعزولة المستخدمة عادةً في المحولات، وشواحن البطاريات، ووحدات تزويد الطاقة المساعدة.
الميزات الرئيسية:
التشغيل بتردد ثابت: عادةً ١٠٠ كيلوهرتز أو ٦٧ كيلوهرتز (حسب الطراز)
تيار بدء تشغيل وتشغيل منخفض: يقلل من استهلاك الطاقة أثناء وضع الاستعداد
دائرة بدء تشغيل متكاملة: تلغي الحاجة إلى مقاوم بدء تشغيل خارجي
حماية من الجهد الزائد (OVP): تحمي النظام من أعطال الجهد الزائد
قفل الجهد المنخفض (UVLO): تضمن التحكم في بدء التشغيل وإيقاف التشغيل
تحديد التيار دورةً بدورة: يعزز السلامة ويحمي مكونات الطاقة
الإيقاف الحراري: يمنع التلف أثناء ارتفاع درجة الحرارة
مرجع مُعدّل داخليًا: يضمن دقة التنظيم
التطبيقات النموذجية:
محولات التيار المتردد والمستمر الجدارية
مصادر طاقة احتياطية
شواحن بطاريات
إلكترونيات استهلاكية مزودة بوحدات SMPS منخفضة الطاقة
طاقة مساعدة لمصادر الطاقة الأكبر حجمًا أو الصناعية الأنظمة
الحزمة:
SOIC-8 (لاحقة D)- حزمة صغيرة الحجم للتركيب السطحي
المزايا:
تقليل عدد المكونات الخارجية
مثالية للتطبيقات الموفرة للطاقة (تلبي العديد من متطلبات كفاءة وضع الاستعداد)
تبسط تصميم محولات الطاقة منخفضة التكلفة
MC33364D – SMPS Controller IC (Switch-Mode Power Supply)
Description:
The MC33364D is a highly integrated switch-mode power supply (SMPS) controller designed by ON Semiconductor. It is optimized for low-power off-line power supply applications, especially those requiring efficient operation at light load and no-load conditions. This controller incorporates many features that simplify the design of isolated and non-isolated flyback converters typically used in adapters, battery chargers, and auxiliary power supplies.
Key Features:
- Fixed Frequency Operation: Typically 100 kHz or 67 kHz (depending on variant)
- Low Startup and Operating Current: Reduces power consumption during standby
- Integrated Startup Circuit: Eliminates need for external startup resistor
- Overvoltage Protection (OVP): Protects the system against overvoltage faults
- Undervoltage Lockout (UVLO): Ensures startup and shutdown are controlled
- Cycle-by-Cycle Current Limiting: Enhances safety and protects power components
- Thermal Shutdown: Prevents damage during overheating
- Internally Trimmed Reference: Ensures accuracy in regulation
Typical Applications:
- AC-DC wall adapters
- Standby power supplies
- Battery chargers
- Consumer electronics with low-power SMPS
- Auxiliary power for larger supplies or industrial systems
Package:
- SOIC-8 (D suffix) – surface-mount small-outline package
Advantages:
- Reduces external component count
- Ideal for energy-conscious applications (meets many standby efficiency requirements)
- Simplifies the design of low-cost power converters
