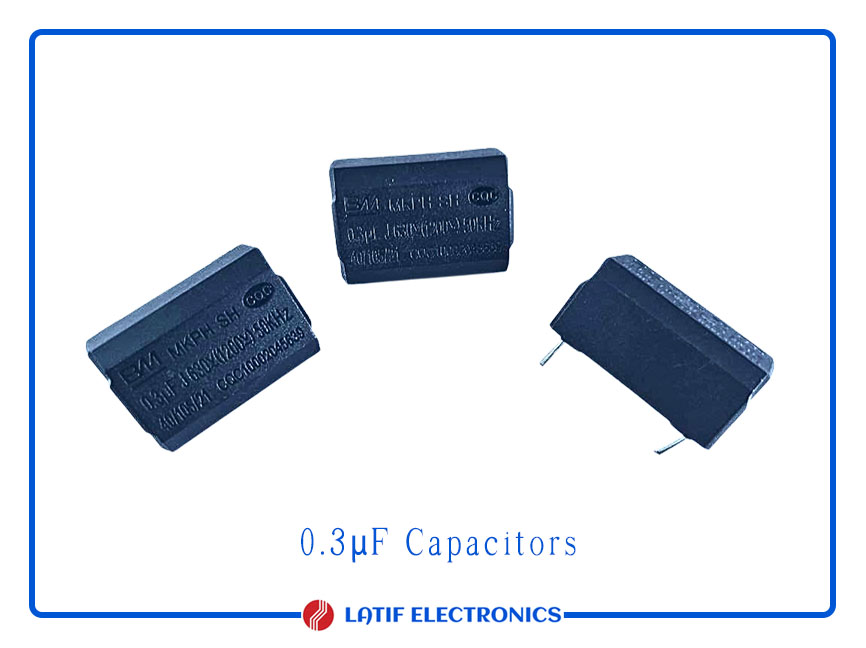

متسعة MK بقيمة 0.3µF (مايكروفاراد) وجهد 630V وتصنيف J هي متسعة فيلم بلاستيكي من نوع Metallized Polypropylene (MKP) في أغلب الحالات.
المواصفات:
MK (أو MKP)
متسعة فيلم بولي بروبلين معدني. تمتاز بـ:
- فقد طاقة منخفض جدًا (Low ESR)
- ثبات عالي مع التردد
- مناسبة للدوائر النبضية ودوائر القدرة
- تتحمل الجهد العالي والقمم اللحظية
السعة: 0.3µF
تساوي 300nF. تستخدم عادة في:
- دوائر الرنين (Resonant)
- دوائر الـ Snubber لحماية الترانزستورات أو الموسفت
- فلاتر EMI
- دوائر SMPS على الجانب الابتدائي أو الثانوي
الجهد: 630V DC
أقصى جهد مستمر يمكن تطبيقه.
في دوائر AC يجب خفض القيمة الفعلية حسب نوع الإشارة (ليست مصنفة X2 أو X1 ما لم يُذكر ذلك صراحة).
الحرف J (Tolerance)
يعني نسبة سماحية ±5%
القيمة الحقيقية تقع بين:
0.285µF إلى 0.315µF
الخصائص الكهربائية المهمة:
- مقاومة عزل عالية جدًا
- تيار تسريب منخفض
- قدرة ممتازة على تحمل dv/dt (التغير السريع في الجهد)
- عمر طويل مقارنة بالإلكتروليتية
الاستخدامات الشائعة:
- Snubber عبر ملفات أو محولات
- عبر Drain–Source في دوائر Flyback
- فلاتر خرج SMPS
- دوائر توقيت دقيقة نسبيًا
- دوائر صوتية عالية الجودة
