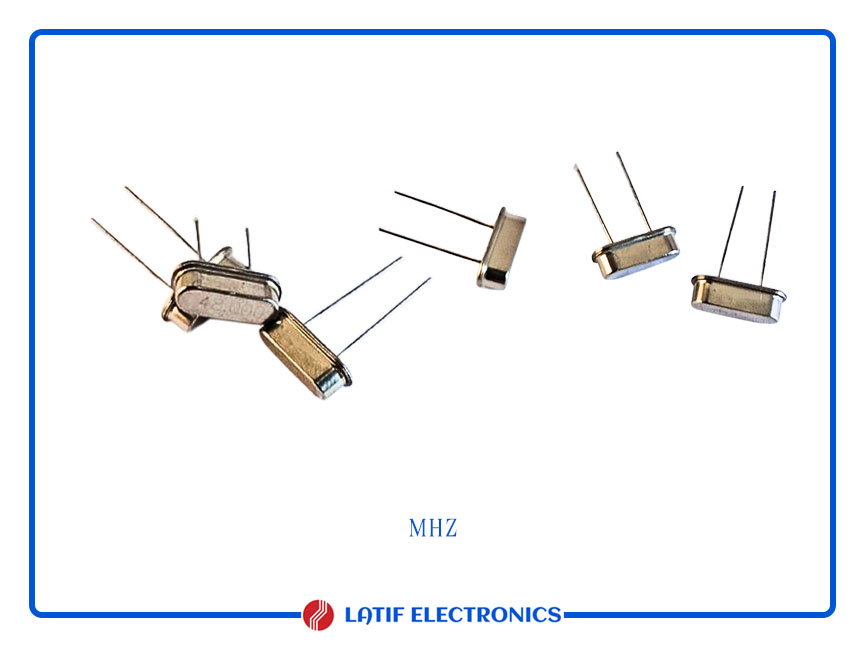

البلورة المتذبذبة هي رنان كوارتز يُستخدم لتوليد تردد ثابت ودقيق للدوائر الإلكترونية.
يُظهر الكوارتز التأثير الكهروإجهادي: يُنتج التشوه الميكانيكي شحنة كهربائية، ويُسبب المجال الكهربائي المُطبق اهتزازًا ميكانيكيًا. عند تشغيلها في حلقة تغذية راجعة، تهتز البلورة بتردد رنينها الطبيعي، المُحدد بواسطة خصائصها.
الوظائف الأساسية:
تحديد ساعة مرجعية للتوقيت.
تثبيت تردد التذبذب بدقة عالية.
الحفاظ على استقرار طويل الأمد ضد تغيرات درجة الحرارة والجهد والتقادم مقارنةً بـ LC أو غيرها.
الصفات الرئيسية:
التردد: من كيلوهرتز إلى مئات الميكا هرتز.
سعة الحمل (CL): السعة الخارجية المطلوبة للتردد المقنن.
مستوى التشغيل: أقصى قدرة إثارة لتجنب تلف البلورة.
البلورة المتذبذبة هي رنان كوارتز يُستخدم لتوليد تردد ثابت ودقيق للدوائر الإلكترونية.
يُظهر الكوارتز التأثير الكهروإجهادي: يُنتج التشوه الميكانيكي شحنة كهربائية، ويُسبب المجال الكهربائي المُطبق اهتزازًا ميكانيكيًا. عند تشغيلها في حلقة تغذية راجعة، تهتز البلورة بتردد رنينها الطبيعي، والذي يُحدده شكلها وأبعادها.
الوظائف الأساسية:
يُحدد ساعة مرجعية للتوقيت.
يُثبت تردد التذبذب بدقة عالية.
يحافظ على استقرار طويل الأمد ضد تغيرات درجة الحرارة والجهد والتقادم مقارنةً بمذبذبات LC أو RC.
السلوك الكهربائي:
يُنمذج كشبكة رنين RLC عالية الجودة ذات فقد منخفض للغاية.
يعمل في رنين متسلسل أو رنين متوازي حسب تصميم الدائرة.
يتطلب دائرة تضخيم/مذبذب خارجية؛ البلورة نفسها غير فعالة.
التطبيقات:
وحدات التحكم الدقيقة ووحدات المعالجة المركزية (ساعات النظام).
أنظمة الاتصالات (ترددات الموجة الحاملة والمرجعية).
المؤقتات، والعدادات، ووحدات الساعة الحقيقية.
العاكسات، ووحدات التحكم في مزودات الطاقة ذات الوضع المبدل، وحلقات قفل الطور.
An oscillating crystal is a quartz resonator used to generate a stable, precise frequency for electronic circuits.
Quartz exhibits the piezoelectric effect: mechanical deformation produces an electric charge, and an applied electric field causes mechanical vibration. When driven in a feedback loop, the crystal vibrates at its natural resonant frequency, determined by its
Core functions:
Establishes a reference clock for timing.
Fixes oscillation frequency with high accuracy.
Maintains long-term stability against temperature, voltage, and aging compared to LC or
Key parameters:
Frequency: kHz to hundreds of MHz.
Tolerance: initial accuracy at manufacture (ppm).
Stability: frequency change over temperature (ppm/°C).
Load capacitance (CL): required external capacitance for rated frequency.
Drive level: maximum excitation power to avoid crystal damage.
An oscillating crystal is a quartz resonator used to generate a stable, precise frequency for electronic circuits.
Quartz exhibits the piezoelectric effect: mechanical deformation produces an electric charge, and an applied electric field causes mechanical vibration. When driven in a feedback loop, the crystal vibrates at its natural resonant frequency, determined by its physical cut and dimensions.
Core functions:
Establishes a reference clock for timing.
Fixes oscillation frequency with high accuracy.
Maintains long-term stability against temperature, voltage, and aging compared to LC or RC oscillators.
Electrical behavior:
Modeled as a high-Q resonant RLC network with extremely low loss.
Operates in series resonance or parallel resonance depending on circuit design.
Requires an external amplifier/oscillator circuit; the crystal itself is passive.
Applications:
Microcontrollers and CPUs (system clocks).
Communication systems (carrier and reference frequencies).
Timers, counters, RTC modules.
Inverters, SMPS controllers, PLLs.
Difference from crystal oscillator modules:
A crystal is only the resonator.
A crystal oscillator module includes the crystal plus active circuitry and outputs a ready-to-use clock signal.
