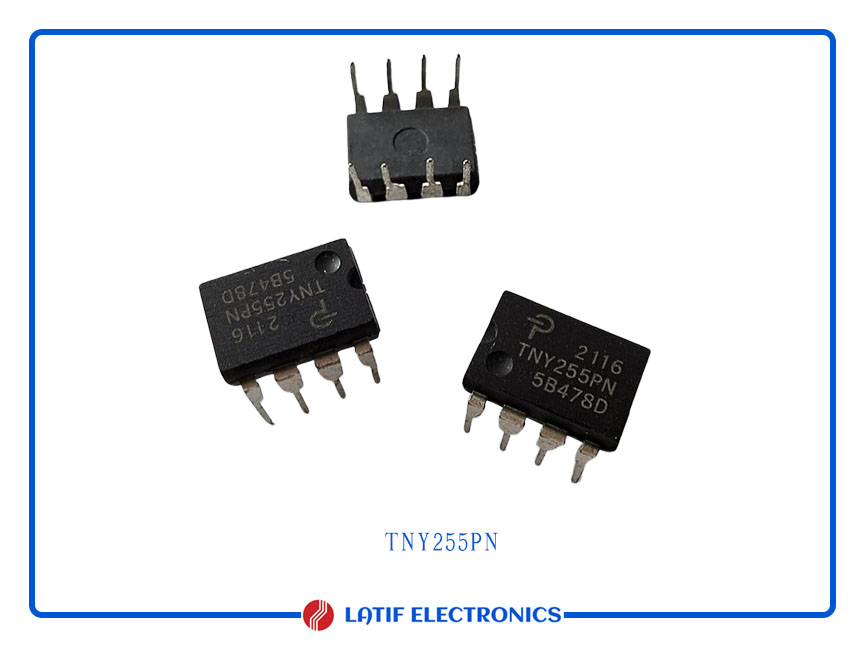

PWM switching controller TNY255PN

500 د.ع

التصنيف: الوسوم: , , , ,

تعتبر عائلة TinySwitch هي الحل الأقل تكلفة والأكثر كفاءة تعمل بحدود من 0 إلى 10 وات. تدمج هذه الأجهزة ترانزستور MOSFET بقوة 700 فولت ومذبذب ومصدر تيار للتقطيع عالي الجهد وحدًا للتيار ودوائر إيقاف حراري. يتم تشغيلها وتشغيلها بالطاقة المستمدة من جهد الصرف، مما يلغي الحاجة إلى ملف تحيز المحول والدوائر المرتبطة به. ومع ذلك، فإنها تستهلك حوالي 80 ملي واط فقط بدون تحميل، من مدخل 265 فولت تيار متردد. كما يلغي مخطط التحكم البسيط في التشغيل/الإيقاف الحاجة إلى دائرة التعويض. يتحول TNY253 وTNY254 عند 44 كيلو هرتز لتقليل التداخل الكهرومغناطيسي والسماح دائرة سنوبر بسيط بالحد من جهد ارتفاع الصرف. في الوقت نفسه، تسمح هذه المحولات باستخدام محولات EE16 منخفضة التكلفة لتوصيل ما يصل إلى 5 وات. إن المحول TNY253 مطابق للمحول TNY254 باستثناء حد التيار المنخفض، والذي يقلل من تيار الدائرة القصيرة الناتج للتطبيقات التي تقل عن 2.5 وات. يستخدم المحول TNY255 معدل تحويل أعلى يبلغ 130 كيلو هرتز لتوصيل ما يصل إلى 10 وات من نفس المحول EE16 منخفض التكلفة لتطبيقات مثل مصدر الطاقة الاحتياطي للكمبيوتر الشخصي. يمكن استخدام المحول EE13 أو EF13 مع بكرة متباعدة آمنة للتطبيقات التي تقل عن 2.5 وات. يؤدي غياب اللف المتحيز إلى التخلص من الحاجة إلى الشريط/الهوامش في معظم التطبيقات، عند استخدام سلك معزول ثلاثيًا للثانوي. هذا يبسط بناء المحول ويقلل التكلفة.

The TinySwitch family is lowest cost, high efficiency, off-line switcher solution in the 0 to 10 W range. These devices integrate a 700 V power MOSFET, oscillator, high-voltage switched current source, current limit and thermal shutdown circuitry. They start-up and run on power derived from the DRAIN voltage, eliminat¬ing the need for a transformer bias winding and the associated circuitry. And yet, they consume only about 80 mW at no load, from 265 VAC input. A simple ON/OFF control scheme also eliminates the need for loop compensation. The TNY253 and TNY254 switch at 44 kHz to minimize EMI and to allow a simple snubber clamp to limit DRAIN spike voltage. At the same time, they allow use of low cost EE16 core transformers to deliver up to 5 W. The TNY253 is identical to TNY254 except for its lower current limit, which reduces output short-circuit current for applications under 2.5 W. TNY255 uses higher switching rate of 130 kHz to deliver up to 10 W from the same low cost EE16 core for applications such as PC standby supply. An EE13 or EF13 core with safety spaced bobbin can be used for applications under 2.5 W. Absence of a bias winding eliminates the need for taping/margins in most applications, when triple insulated wire is used for the secondary. This simplifies the transformer construction and reduces cost.

Click here datasheet
