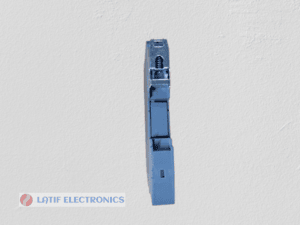

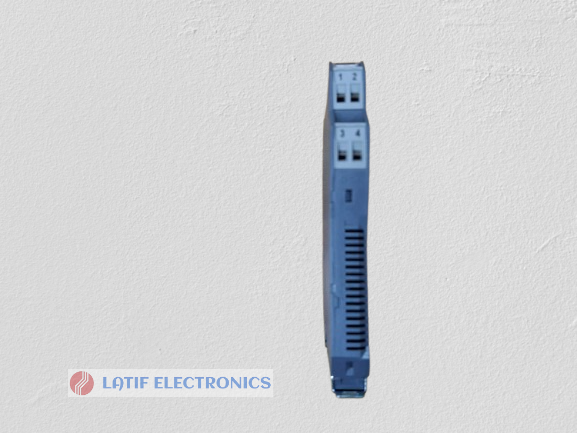

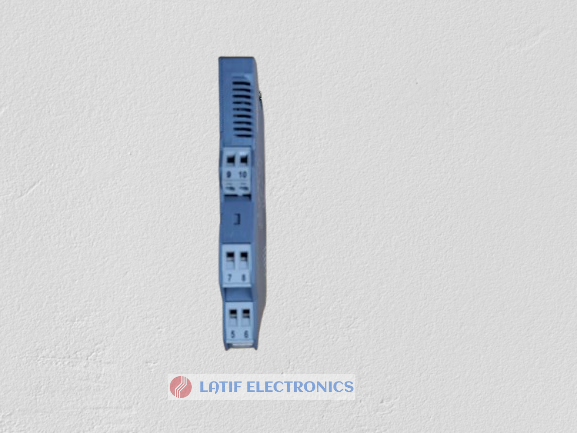

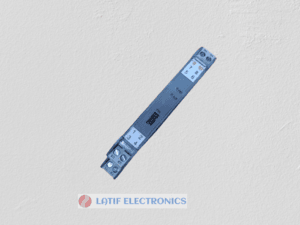

مقسم الإشارة هو جهاز إلكتروني يُستخدم لتكرار إشارة 4-20mA الواردة إلى إشارتين متطابقتين. هذا مفيد جدًا في أنظمة الأتمتة والتحكم الصناعي، حيث تكون هناك حاجة لاستخدام نفس الإشارة لأغراض متعددة، مثل:
✔ إرسال إحدى الإشارات إلى وحدة التحكم القابلة للبرمجة (PLC) للمعالجة.
✔ إرسال الإشارة الثانية إلى شاشة عرض أو مسجل بيانات أو أي جهاز تحكم آخر.
المواصفات الرئيسية لمقسم إشارة 4-20mA
🔹 إشارة الإدخال: يقبل إدخال تيار حلقي 4-20mA واحد.
🔹 إشارات الإخراج: يوفر إشارتين معزولتين 4-20mA.
🔹 العزل الكهربائي: يساعد في منع حلقات التأريض والتداخلات في الإشارة.
🔹 مصدر الطاقة: يمكن أن يكون مزودًا بالطاقة من الحلقة أو يتطلب مصدر طاقة خارجي (مثل 24V DC).
🔹 الدقة والاستقرار: يضمن أقل فقدان أو تشويه للإشارة.
🔹 تصميم مدمج: مناسب للتركيب على قضبان DIN في لوحات التحكم.
التطبيقات الشائعة
✔ أنظمة التحكم في العمليات – يُستخدم لتقسيم إشارات المستشعرات/المرسلات بين أجهزة متعددة.
✔ أنظمة SCADA وDCS – يتيح مشاركة الإشارات بين وحدات PLC وأجهزة المراقبة.
✔ أجهزة القياس الصناعية – يضمن تسجيل بيانات دقيقًا ومراقبة في الوقت الفعلي.
✔ أنظمة التدفئة والتكييف ومحطات معالجة المياه – يمكّن توزيع الإشارات للأتمتة والعرض.
Signal splitter:
A signal splitter is an electronic device used to duplicate an incoming 4-20mA signal into two identical outputs. This is especially useful in industrial automation and control systems where the same signal needs to be used for multiple purposes, such as:
✔ Sending one signal to a PLC (Programmable Logic Controller) for processing.
✔ Sending the second signal to a display, recorder, or another control device.
Key Features of a 4-20mA Signal Splitter
🔹 Input Signal: Accepts a single 4-20mA current loop input.
🔹 Output Signals: Provides two isolated 4-20mA outputs.
🔹 Electrical Isolation: Helps prevent ground loops and signal interference.
🔹 Power Supply: Can be loop-powered or require an external power source (e.g., 24V DC).
🔹 Accuracy & Stability: Ensures minimal signal distortion or loss.
🔹 Compact Design: Suitable for DIN rail mounting in control panels.
Common Applications
✔ Process Control Systems – Used to split sensor/transmitter signals for multiple devices.
✔ SCADA & DCS Systems – Allows signal sharing between PLCs and monitoring devices.
✔ Industrial Instrumentation – Ensures accurate data logging and real-time monitoring.
✔ HVAC & Water Treatment Plants – Enables signal distribution for automation and display.
