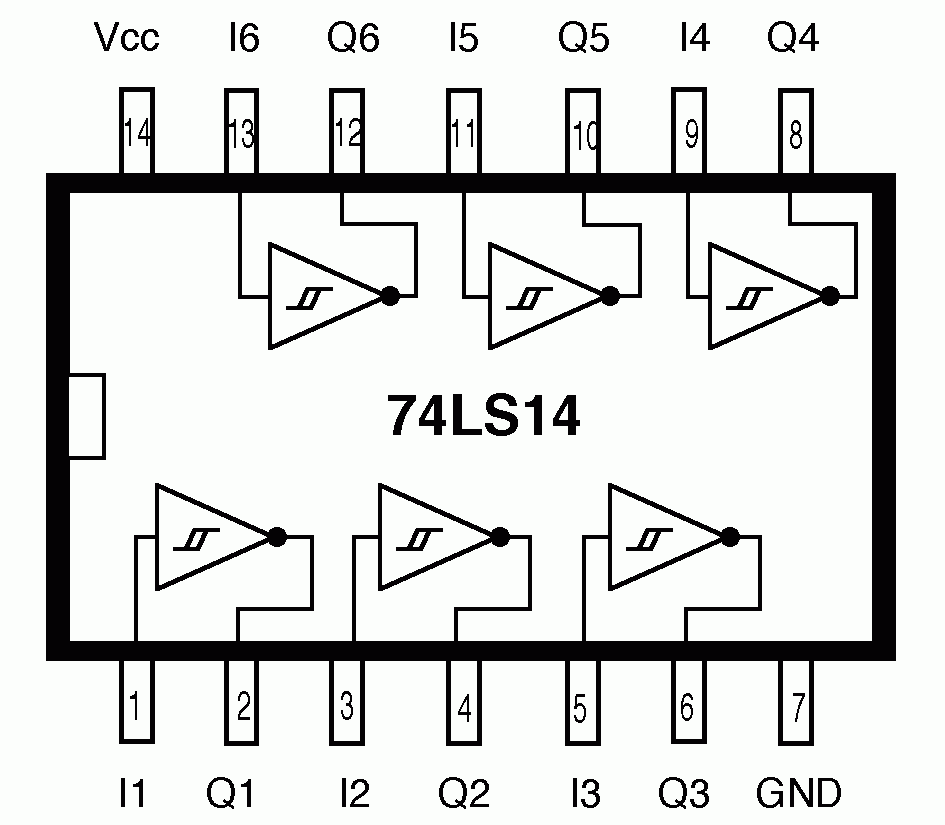

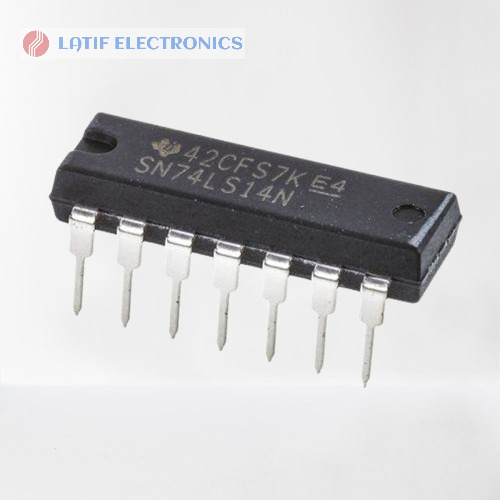

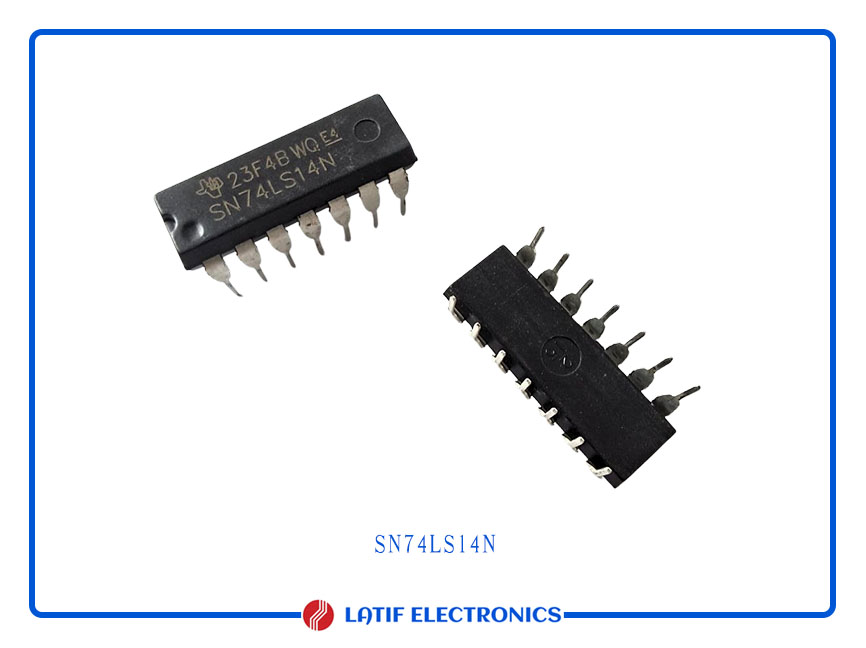

74LS14 هو دارة متكاملة تحتوي على ست بوابات عكسية مزودة بمدخلات Schmitt trigger، مما يوفر مناعة ضد الضوضاء وقدرة على التعامل مع التحولات البطيئة للإشارات. تعمل الدارة بجهد تشغيل قياسي يبلغ 5 فولت وتقدم عكسًا موثوقًا للإشارات مع تحسين الأداء للإشارات الضوضائية أو البطيئة. يشمل التطبيق الرئيسي لها في تكييف الإشارات، حيث تقوم بتنظيف وإعادة عكس الإشارات الرقمية، مما يضمن معالجة دقيقة ومستقرة للإشارات في الدوائر الرقمية.
ما هو مشغل شميت؟
مشغل شميت هو دائرة إلكترونية تحول إشارة الإدخال التناظرية إلى إشارة إخراج رقمية عن طريق إدخال الهستيريسيس، مما يعني أنه يحتوي على مستويين مختلفين من جهد العتبة للتبديل بين الحالات.
الميزات الرئيسية:
الهستيريسيس: تحتوي الدائرة على جهدي عتبة: واحد للإشارة الصاعدة (العتبة العليا) وواحد للإشارة الهابطة (العتبة الدنيا). يمنع هذا الضوضاء أو التقلبات الصغيرة في إشارة الإدخال من التسبب في تبديل خاطئ أو سريع.
مناعة الضوضاء: تُستخدم مشغلات شميت لتنظيف الإشارات الصاخبة من خلال ضمان أن الإشارات ذات السعة الكافية فقط هي التي ستغير الإخراج.
كيف يعمل:
عندما يرتفع جهد الإدخال فوق العتبة العليا، يتحول الإخراج إلى حالة واحدة (على سبيل المثال، مرتفع).
عندما ينخفض جهد الإدخال إلى ما دون العتبة الدنيا، يتحول الإخراج إلى الحالة المعاكسة (على سبيل المثال، منخفض).
التطبيقات:
معالجة الإشارة
رفض الضوضاء
توليد الموجة المربعة
مفاتيح إزالة الارتداد في الدوائر الرقمية
غالبًا ما يتم استخدام مشغل شميت لتحويل الإشارات البطيئة أو الصاخبة إلى إشارات رقمية نظيفة وسريعة ومحددة جيدًا.
The 74LS14 is a hex inverting Schmitt trigger IC that features six independent NOT gates with Schmitt trigger inputs, offering noise immunity and the ability to handle slow signal transitions. It operates with a standard 5V power supply and provides reliable signal inversion with improved performance for noisy or slow input signals. Its primary application is in signal conditioning, where it cleans up and inverts digital signals, ensuring stable and accurate signal processing in digital circuits.
