المواصفات الرئيسية
TDA7294 عبارة عن دائرة متكاملة متكاملة لمضخم طاقة صوتي من الفئة AB، في عبوة متعددة الواط 15، مصممة لتطبيقات الصوت عالي الدقة.
نطاق جهد التغذية: ±10 فولت حتى حوالي ±40 فولت (أي مزود طاقة مزدوج)، مع أقصى تصنيف لعدم وجود إشارة يصل إلى ±50 فولت.
طاقة الخرج: عند حمل 8 أوم بجهد تغذية ±35 فولت، يصل إلى حوالي 70 واط مستمر؛ عند حمل 4 أوم بجهد تغذية ±29-30 فولت، يصل إلى حوالي 100 واط.
أقصى تيار خرج: يصل إلى ±10 أمبير.
الميزات المدمجة: إيقاف حراري، حماية من قصر الدائرة، وظائف كتم الصوت والاستعداد، تشويه منخفض جدًا، بدون ضوضاء فرقعة عند التشغيل/الإيقاف. التطبيقات
التطبيقات
مضخمات صوت ستيريو منزلية.
مكبرات صوت أو مضخمات صوت فرعية تعمل بالطاقة.
مشاريع صوتية منزلية (هاي فاي، شاشات نشطة).
مضخمات صوت جيتار/باس (مع واجهة أمامية مناسبة).

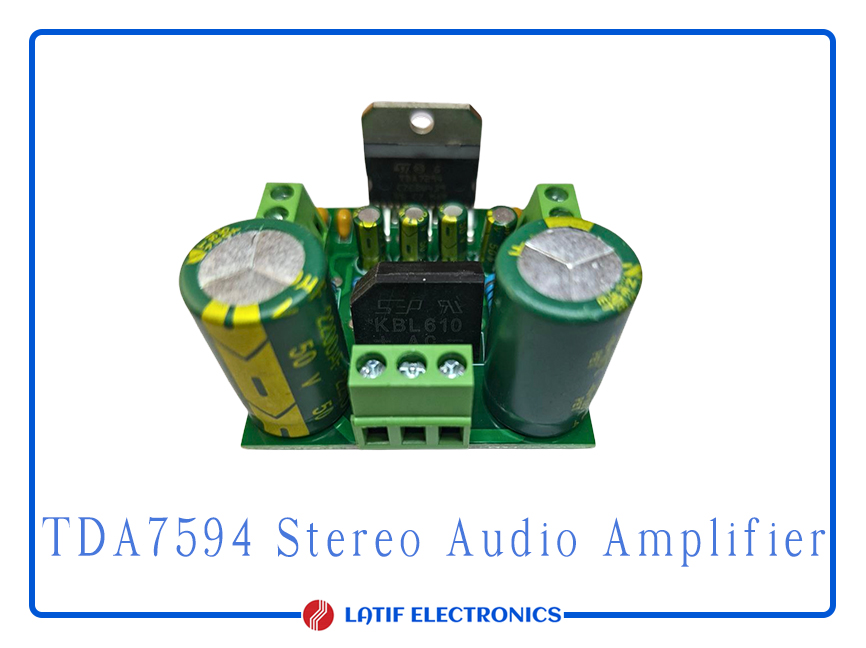

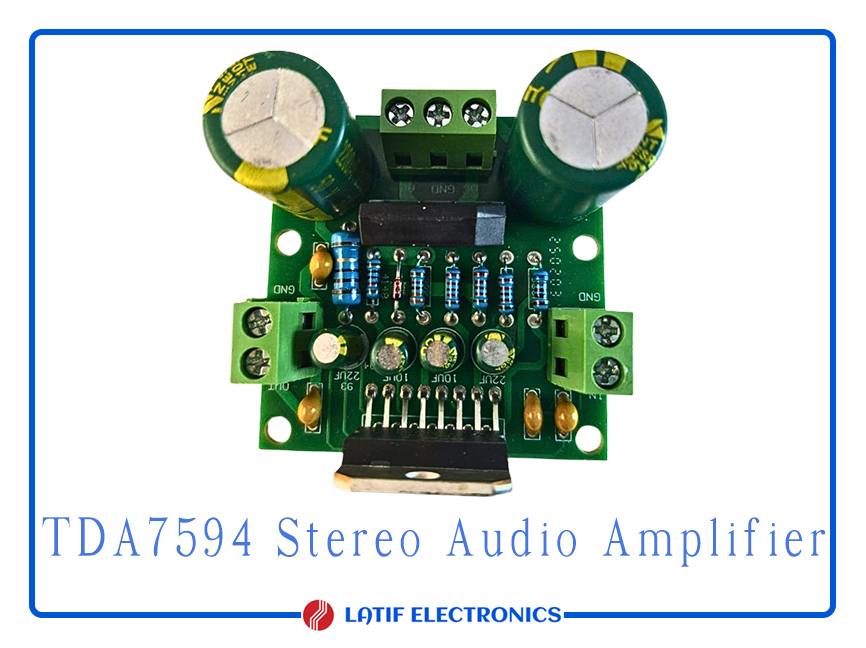

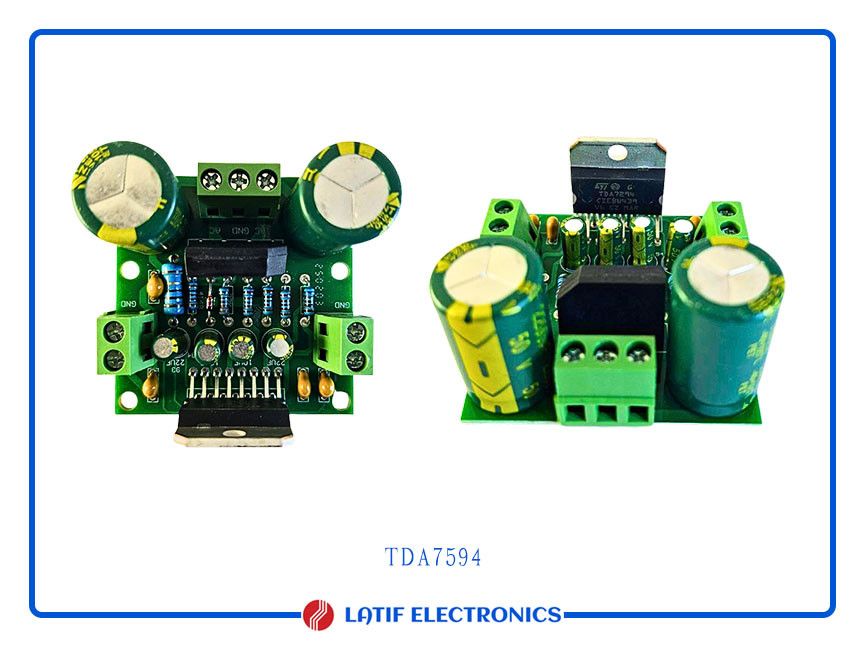

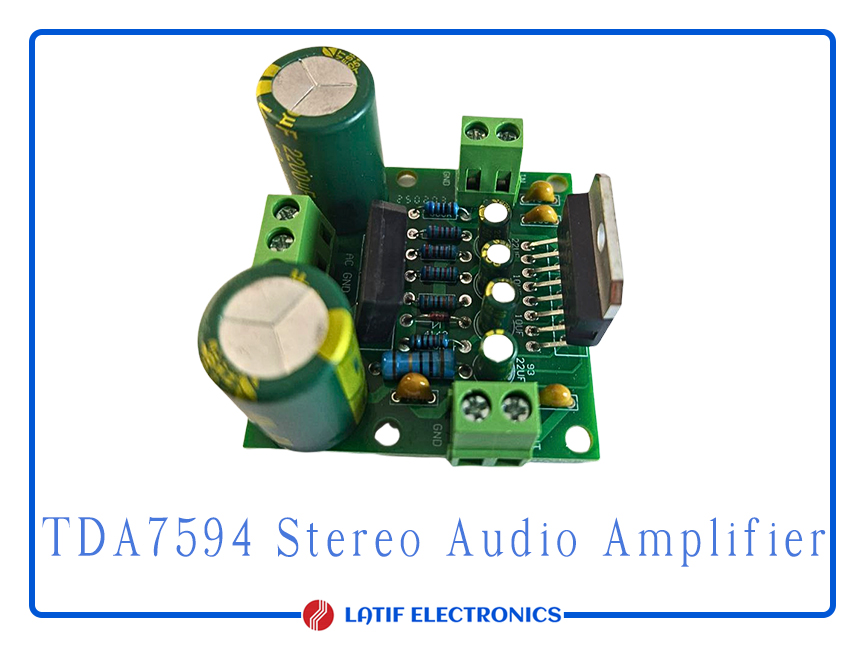

TDA7294-based audio amplifier module
Key Specifications
- The TDA7294 is a monolithic Class AB audio power amplifier IC in a Multiwatt15 package, intended for Hi-Fi applications.
- Supply voltage range: ±10 V up to about ±40 V (i.e., dual supply), with maximum no-signal rating up to ±50 V
- Output power: On an 8 Ω load at ±35 V supply, ~70 W continuous; on 4 Ω at ±29-30 V supply, up to ~100 W.
- Peak output current capability: up to ±10 A.
- Built-in features: thermal shutdown, short-circuit protection, mute and standby functions, very low distortion, no “switch-on/off” pop noise. (
Applications
- Home stereo amplifiers.
- Powered speakers or subwoofers.
- DIY audio projects (Hi-Fi, active monitors).
- Guitar/bass amplifiers (with appropriate front-end).
