TLP350 هي دائرة متكاملة لتشغيل بوابة بمقرنة ضوئية (مقرنة ضوئية) مصممة لتشغيل ترانزستورات MOSFET أو IGBT عالية الطاقة.
المواصفات الرئيسية:
المدخل: مصباح LED يعمل بالأشعة تحت الحمراء (معزول بصريًا).
المخرج: خرج ترانزستور مفتوح المجمع قادر على توفير/خفض تيار البوابة.
تيار الخرج: ذروة ±2.5 أمبير.
جهد التغذية: 15-30 فولت (عادةً 15-20 فولت).
جهد العزل: 2500 فولت جذر متوسط التربيع.
TLP350 هي دائرة متكاملة لتشغيل بوابة بمقرنة ضوئية (مقرنة ضوئية) مصممة لتشغيل ترانزستورات MOSFET أو IGBT عالية الطاقة.
المواصفات الرئيسية:
المدخل: مصباح LED يعمل بالأشعة تحت الحمراء (معزول بصريًا).
المخرج: خرج ترانزستور مفتوح المجمع قادر على توفير/خفض تيار البوابة.
تيار الخرج: ذروة ±2.5 أمبير.
جهد التغذية: 15-30 فولت (عادةً 15-20 فولت).
جهد العزل: 2500 فولت جذر متوسط التربيع.
TLP350 هي دائرة متكاملة لتشغيل بوابة بمقرنة ضوئية (مقرنة ضوئية) مصممة لتشغيل ترانزستورات MOSFET أو IGBT عالية الطاقة.
الوظيفة:
تعزل دوائر التحكم منخفضة الجهد عن أجهزة التبديل عالية الطاقة مع توفير تيار تشغيل بوابة كافٍ لتشغيل/إيقاف سريع.
التطبيقات:
تشغيل ترانزستورات IGBT أو MOSFET في العاكسات، ومحركات الأقراص، وأنظمة دعم الطاقة الجزئية (SMPS).
دوائر التحكم الصناعية التي تتطلب عزلًا.
واجهات التبديل عالية السرعة.
حوالي 0.5 ميكروثانية نموذجيًا.

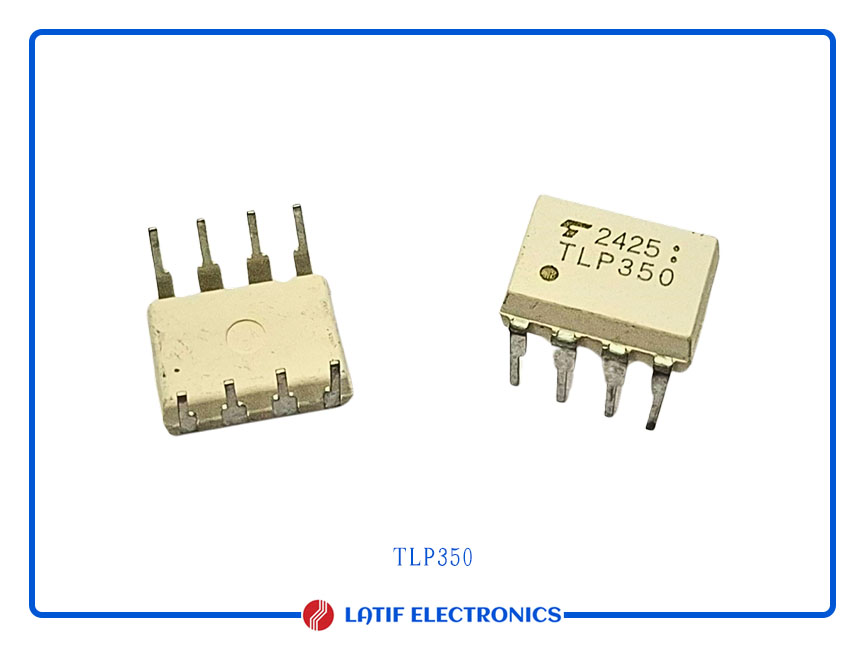

TLP350 is a photocoupler (optocoupler) gate driver IC designed for driving power MOSFETs or IGBTs.
Key specifications:
- Input: Infrared LED (optically isolated).
- Output: Open-collector transistor output capable of sourcing/sinking gate current.
- Output current: ±2.5 A peak.
- Supply voltage: 15–30 V (typically 15–20 V).
- Isolation voltage: 2500 Vrms.
- Propagation delay: ~0.5 µs typical.
Function:
It isolates low-voltage control circuitry from high-power switching devices while providing sufficient gate drive current for fast turn-on/off.
Applications:
- Driving IGBTs or MOSFETs in inverters, motor drives, and SMPS.
- Industrial control circuits requiring isolation.
-
High-speed switching interfaces.
Click here Datasheet: TLP350
