نواة الفرايت الدائرية
نواة مغناطيسية دائرية مصنوعة من مادة الفرايت. الشكل المغلق يقلل الفقد الإشعاعي ويزيد الكفاءة. الكثافة المغناطيسية موزعة بانتظام عبر الحلقة، ما يسمح بثبات أعلى مع تيارات متغيرة. تستخدم في خنّاقات القدرة، محاثات الـSMPS، مرشحات EMI، ومحولات التردد العالي.
خصائصها الأساسية:
نفاذية عالية، مقاومة كهربائية مرتفعة، فقد حديد منخفض عند الترددات العالية، وقدرة على تحمل تيارات التمغنط دون تشبع مبكر.
المواصفات:

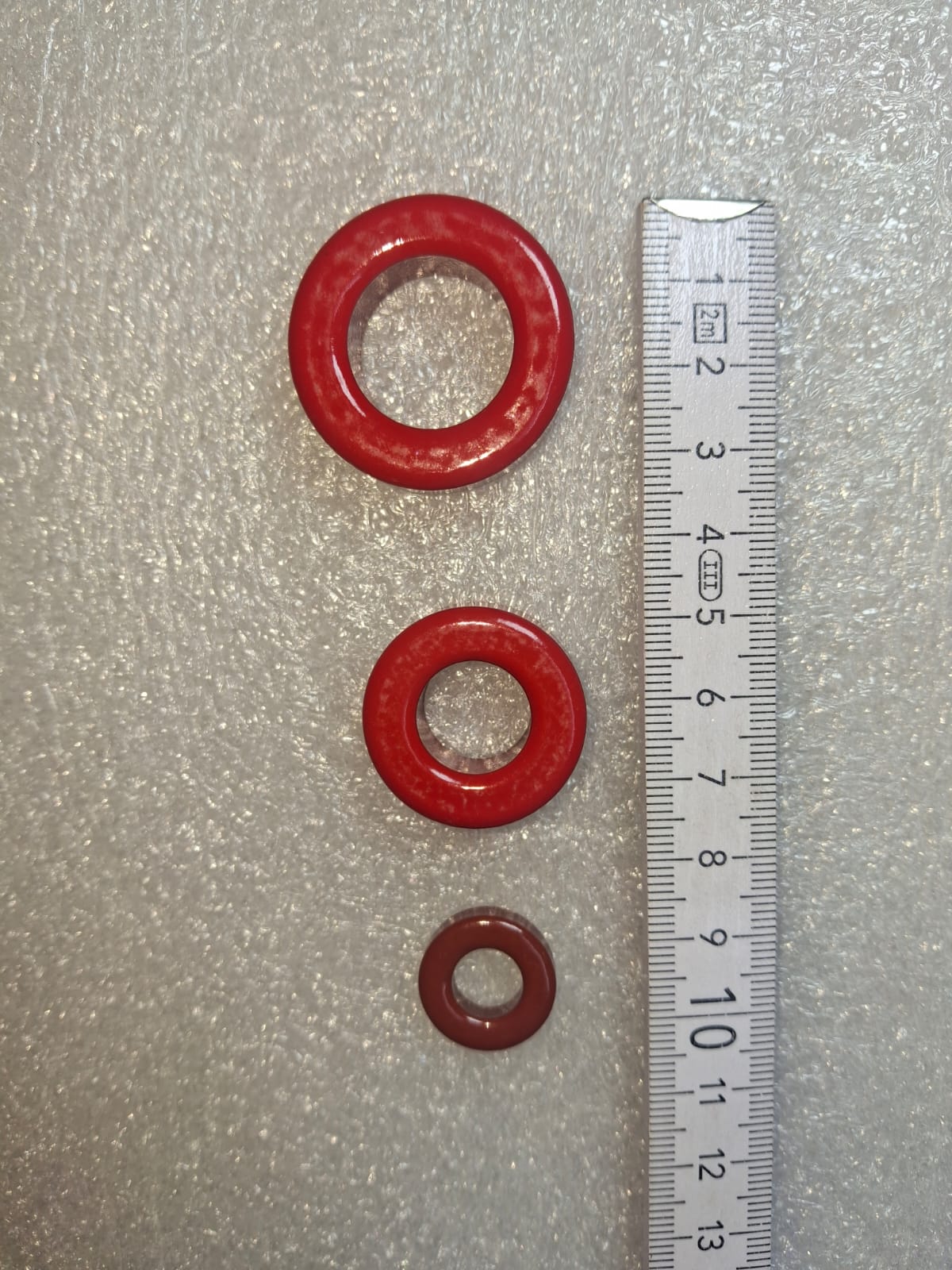

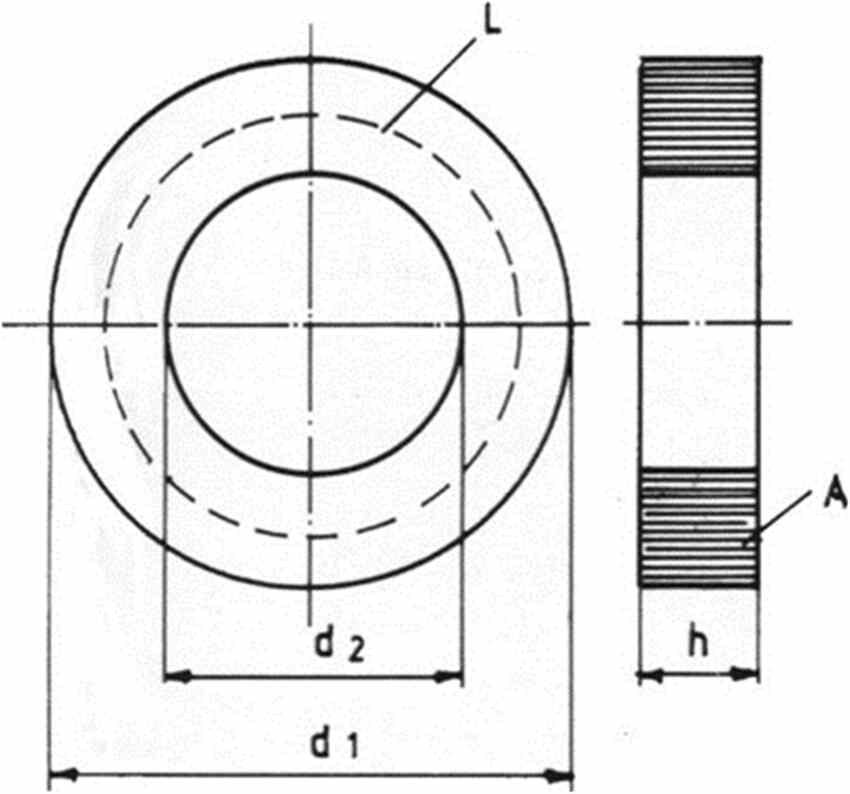

تعتمد مواصفات النواة على ابعاد الحلقة الدائرية التي لها دور حاسم في تحديد القدرة التي سوف تتحول خلال الحلقة بالاضافة الى مكونات القلب وعادتا مايتكون من مادة الفرايت وهي اوكسيد الحديد مع اضافات اخرى مثل الزنك و المغنيسيوم والالمنيوم وغيرها والتي تعمل على تغيير خاصية المغنطة حسب مدى ترددات التيار الكهربائي المار خلالها, ويمكن التمميز بين تلك المواصفات من خلال اللون النهائي الذي تطلى بها مادة الحلقة. فاللون الاحمر مثلا يكون مناسبا للترددات من 1kHz -300kHz لكيي يتم تحويل الطاقة بشكل مثالي . وهنالك اللون الاصفر والبرتقالي والاخضر والرمادي والاسود والتي تعمل على مديات اخرى.
الملف:
باختيار سمك سلك الملف وعدد اللفات يمكن تحديد الوظيفة المراد توفيرها فاحيانا تكون ملف خانق واحيانا اخرى تكون ملف تحويل DC – DC , او ملف فلتر PFC
توفر لكم لطيف للالكترونيات فقط حلقة الفرايت باحجام مختلفة وبامكانك اختيار نوع سلك الملف وعدد اللفات حسب الغرض المراد.
Toroidal ferrite
A magnetic core formed as a closed ring made from ferrite material. The circular, closed-loop shape reduces radiated loss and increases magnetic efficiency. Flux stays confined inside the core, giving stable performance with alternating currents. Used for power chokes, SMPS inductors, EMI filters, and high-frequency transformers.
Key traits:
High permeability, high electrical resistance, low core loss at high frequency, and good tolerance to magnetizing current before reaching saturation.
The specifications of the core depend on the dimensions of the ring, which plays a crucial role in determining the power that will be converted through it, as well as the core’s components. The core is typically made of ferrite (iron oxide) with other additives such as zinc, magnesium, aluminum, and others. These additives alter the magnetization properties according to the frequency range of the electric current passing through it. These specifications can be distinguished by the final color of the ring material. For example, red is suitable for frequencies from 1 kHz to 300 kHz for optimal power conversion. Yellow, orange, green, gray, and black are used for other frequency ranges.
The coil:
By selecting the coil wire thickness and number of turns, you can determine the desired function. Sometimes it’s a choke coil, other times a DC-DC converter coil, or a PFC filter coil.
Latif Electronics offers ferrite coils in various sizes, and you can choose the coil wire type and number of turns according to your requirements.
