لوحة مضخم صوت رقمي TPA3110
الوصف:
وحدة مضخم صوت مدمجة من الفئة D، مبنية على الدائرة المتكاملة TPA3110. تُنتج طاقة خرج 2 × 15 واط لتشغيل ستيريو بكفاءة عالية مع أقل قدر من الحرارة.
المواصفات الرئيسية:
جهد التشغيل: 8 فولت – 18 فولت تيار مستمر (عادةً 12 فولت).
طاقة الخرج: 15 واط × 2 عند 4 أوم، مصدر تغذية 12 فولت.
مدخل الصوت: ستيريو (يسار/يمين).
الإخراج: قناتان لسماعات الرأس.
الكفاءة: تصل إلى 90%.
الميزات: تشويه منخفض، حماية من قصر الدائرة والحرارة، مقياس جهد مدمج للتحكم في مستوى الصوت.
الاستخدامات:
مكبرات الصوت المحمولة، مشاريع مضخمات الصوت المنزلية، مضخمات صوت الكمبيوتر أو التلفزيون، وأنظمة الصوت التي تعمل بالبطارية.

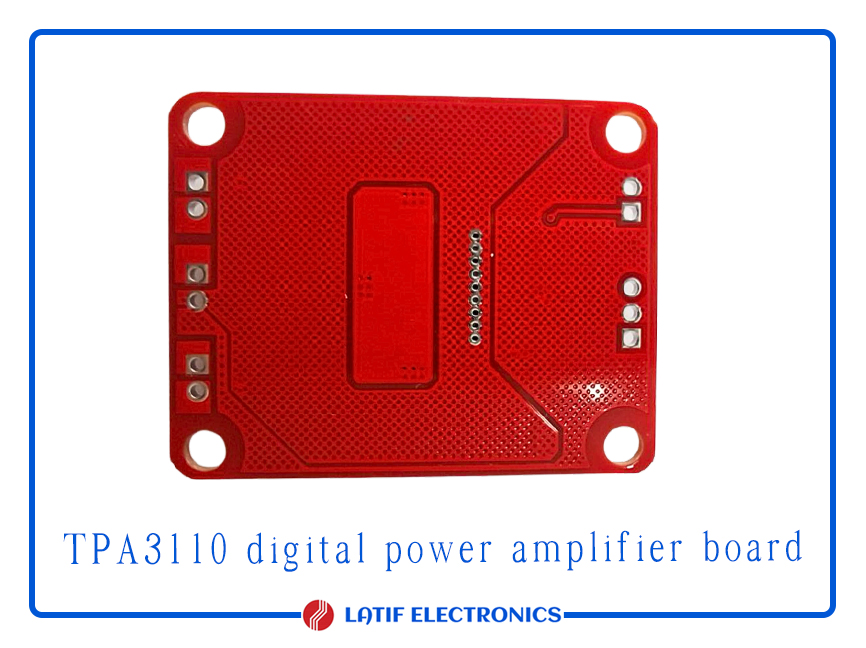

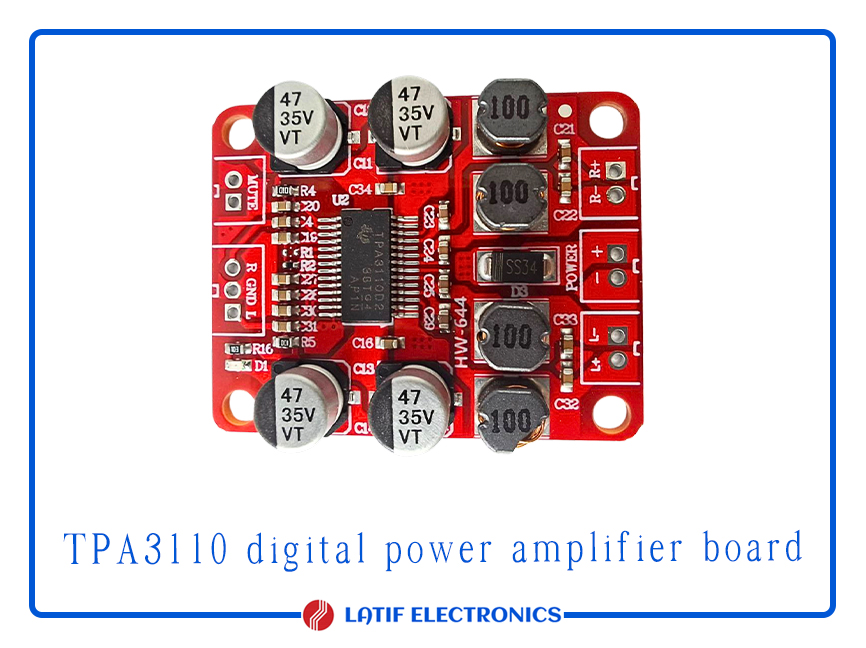

TPA3110 Digital Power Amplifier Board
Description:
Compact Class D audio amplifier module based on the TPA3110 IC. It delivers 2 × 15 W output power for stereo operation at high efficiency with minimal heat.
Key specifications:
- Operating voltage: 8 V – 18 V DC (typ. 12 V).
- Output power: 15 W × 2 @ 4 Ω, 12 V supply.
- Audio input: stereo (L/R).
- Output: two speaker channels.
- Efficiency: up to 90%.
- Features: low distortion, short-circuit and thermal protection, onboard volume potentiometer.
Applications:
Portable speakers, DIY amplifier projects, computer or TV audio amplifiers, and battery-powered sound systems.
Click here Datasheet: TPA3110D2
