UC3842/43/44/45:هي دائرة متكاملة شائعة الاستخدام في عملية التقطيع لمجهزات القدرة. وهي جزء من عائلة UC384x من وحدات التحكم PWM (تعديل عرض النبضة).
- الميزات الرئيسية:
1- التحكم في الوضع الحالي: يوفر أداءً محسنًا من حيث الاستجابة المؤقتة والاستقرار.
2- الوظائف المتكاملة: تتضمن جهدًا مرجعيًا ومضخم خطأ ومقارن استشعار التيار.
3- نطاق تشغيل واسع: تعمل بنطاق جهد دخل واسع ويمكنها تشغيل MOSFETs أو ترانزستورات خارجية.
4- تردد الإخراج: تستخدم عادةً في التطبيقات حيث تتراوح الترددات من بضعة KHz الى 500 KHz.
5- ميزات الحماية: تتضمن حماية من التيار الزائد والإغلاق الحراري لتعزيز الموثوقية - 6- دورات الحمل: تقترب دورة الحمل في ‘uc38xx الى ما يقارب 100%.
التطبيقات:
تُستخدم2UC3844 وكذلك مثيلاتها عادةً في محولات DC-DC كذلك في مجهزات القدرة المعزولة عن مصدر الطاقة.

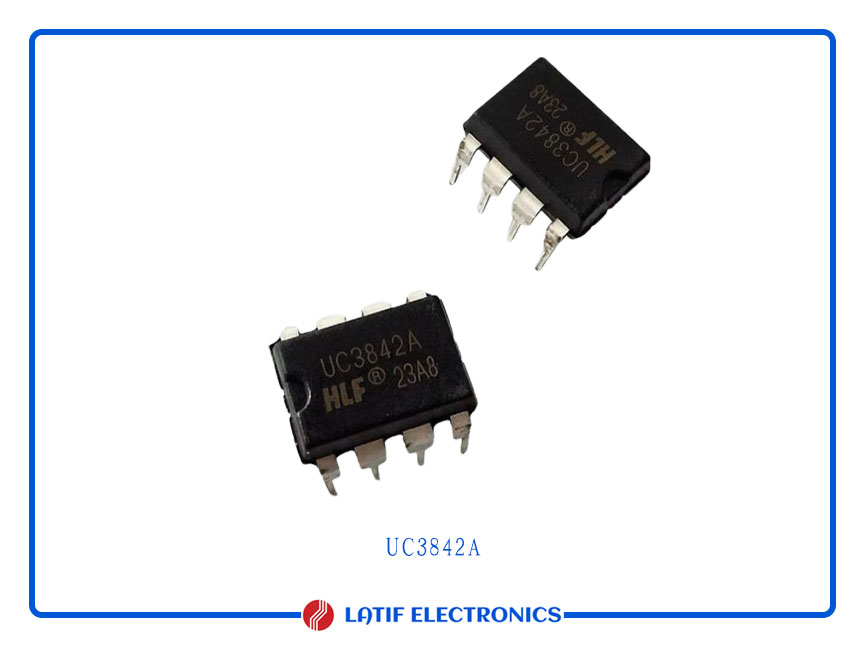

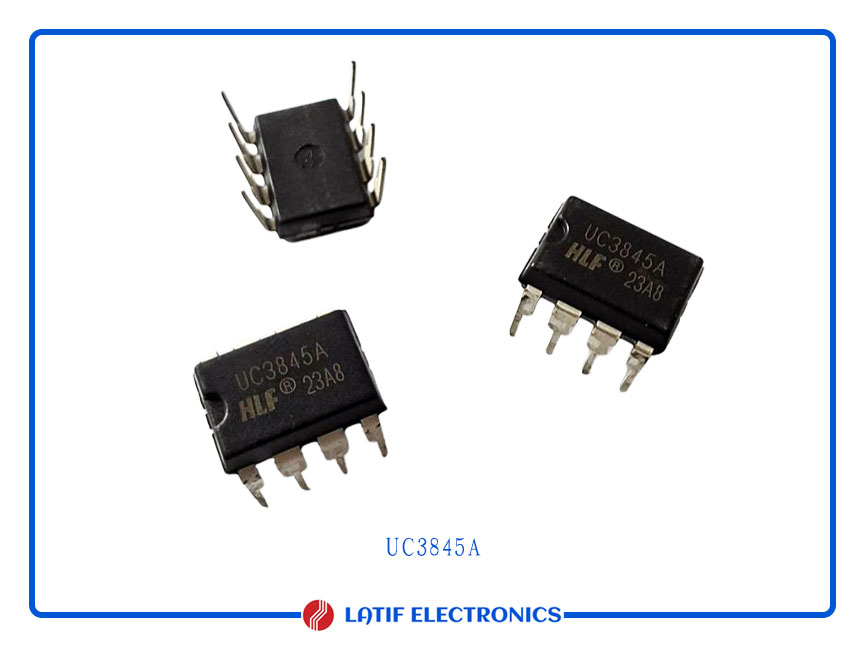

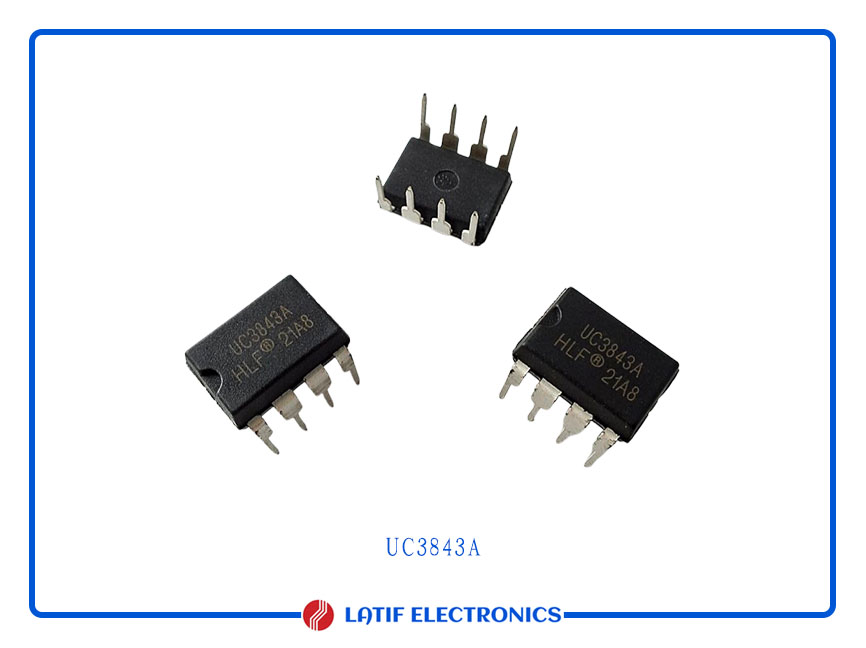

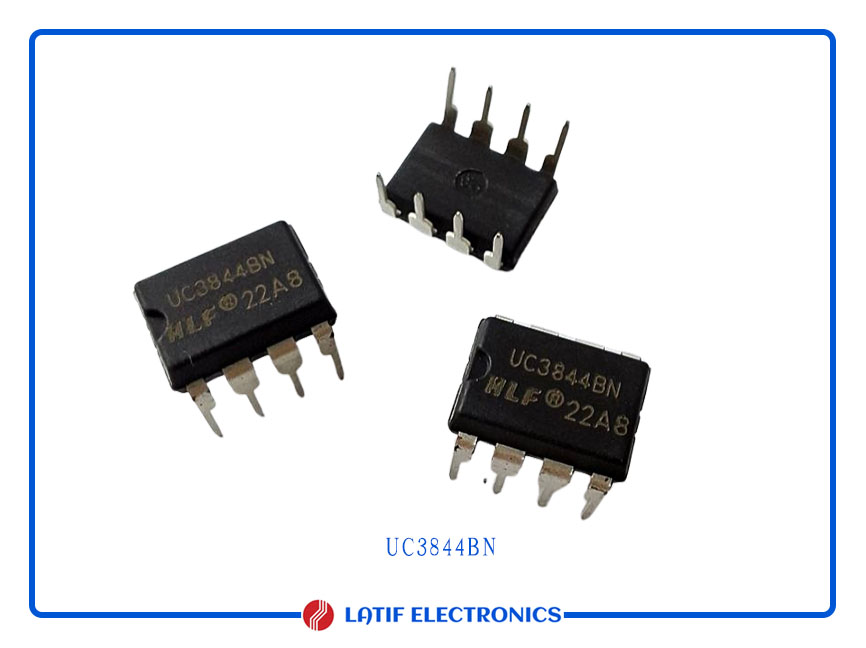

UC3842/43/44/45:
UC38xx is very popular integrated circuit used for switching power supplies which are working as current-mode PWM (Pulse Width Modulation) controllers.
- key features:
1- Current-Mode Control: Provides improved performance in terms of transient response and stability.
2- Integrated Functions: Includes a reference voltage, error amplifier, and current sense comparator.
3- Wide Operating Range: Operates with a wide input voltage range and can drive external MOSFETs or transistors.
4- Output Frequency: Typically used in applications where frequencies range from a few KHz up to almost 500KHz.
5- Protection Features: Includes overcurrent protection and thermal shutdown to enhance reliability. - 6- Duty cycle: Practically operation duty cycle could be close from 100%.
Applications:
UC3842 and other similar products commonly used in DC-DC converters, offline SMPS, and other power management applications.
