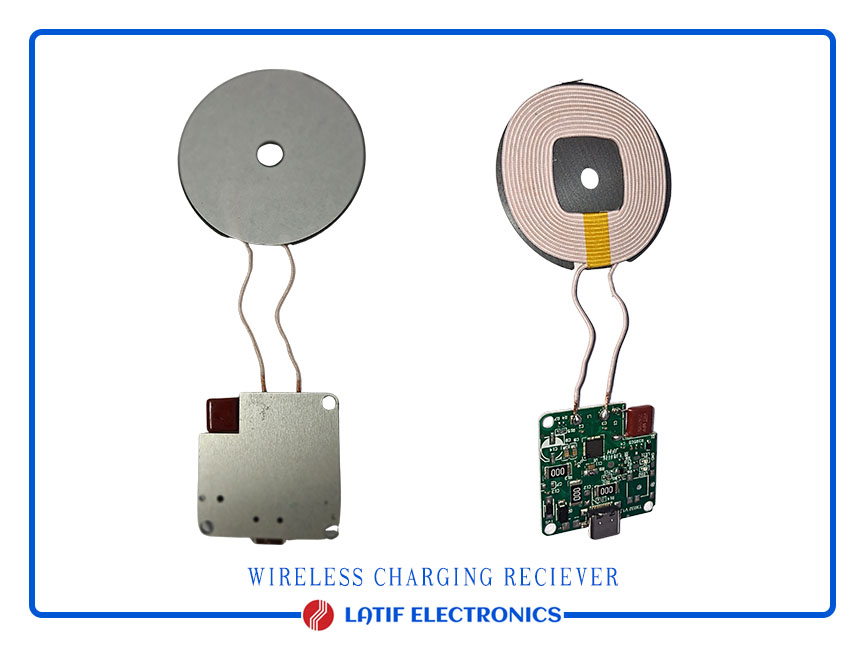

Wireless battery charger

 وحدة  شحن لاسلكي.

تتكون من جزأين رئيسيين:

ملف الاستقبال (الجزء العلوي):

ملف دائري مسطح (سلك نحاسي ملفوف بشكل حلزوني) يُستخدم لاستقبال الطاقة الكهرومغناطيسية من ملف إرسال الشاحن اللاسلكي.

يُحوّل الملف المجال المغناطيسي إلى طاقة كهربائية من خلال الحث الكهرومغناطيسي.

دائرة التقويم والتنظيم (الجزء السفلي):

لوحة دوائر مطبوعة صغيرة تحتوي على مكونات إلكترونية مسؤولة عن تحويل جهد التيار المتردد المُستحث من الملف إلى جهد تيار مستمر.

يتم تنظيم جهد الخرج عادةً إلى 5 فولت تيار مستمر للأجهزة التي تعمل بمنفذ USB.

تتضمن موصل micro-USB أو Type-C للتوصيل بهاتف أو جهاز منخفض الطاقة.

الوظيفة:
تستقبل هذه الوحدة الطاقة لاسلكيًا من لوحة شحن لاسلكية متوافقة مع معيار Qi، وتُخرج طاقة تيار مستمر مُنظمة لشحن جهاز دون الحاجة إلى كابل.

التطبيقات:

وحدات شحن الهواتف اللاسلكية.

مشاريع طاقة لاسلكية مدمجة اصنعها بنفسك.

التكامل مع الأدوات الإلكترونية الصغيرة التي تتطلب إدخال طاقة لاسلكية.

 Wireless battery charger module

1. Receiving Coil (Top Part):
   1. A flat circular coil (copper wire wound in a spiral) used to receive electromagnetic energy from a wireless charger’s transmitter coil.
   2. The coil converts the magnetic field into electrical energy through electromagnetic induction.
2. Rectifier and Regulation Circuit (Bottom Part):
   1. A small PCB with electronic components responsible for converting the induced AC voltage from the coil into DC voltage.
   2. The output is typically regulated to 5V DC for USB-powered devices.
   3. It includes a micro-USB or Type-C connector for connection to a phone or low-power device.

Function:
This module receives power wirelessly from a compatible Qi wireless charger pad and outputs regulated DC power to charge a device without a physical cable connection.

Applications:

1. Wireless phone charging modules.
2. DIY embedded wireless power projects.

3. Integration into small electronic gadgets requiring wireless power input.
