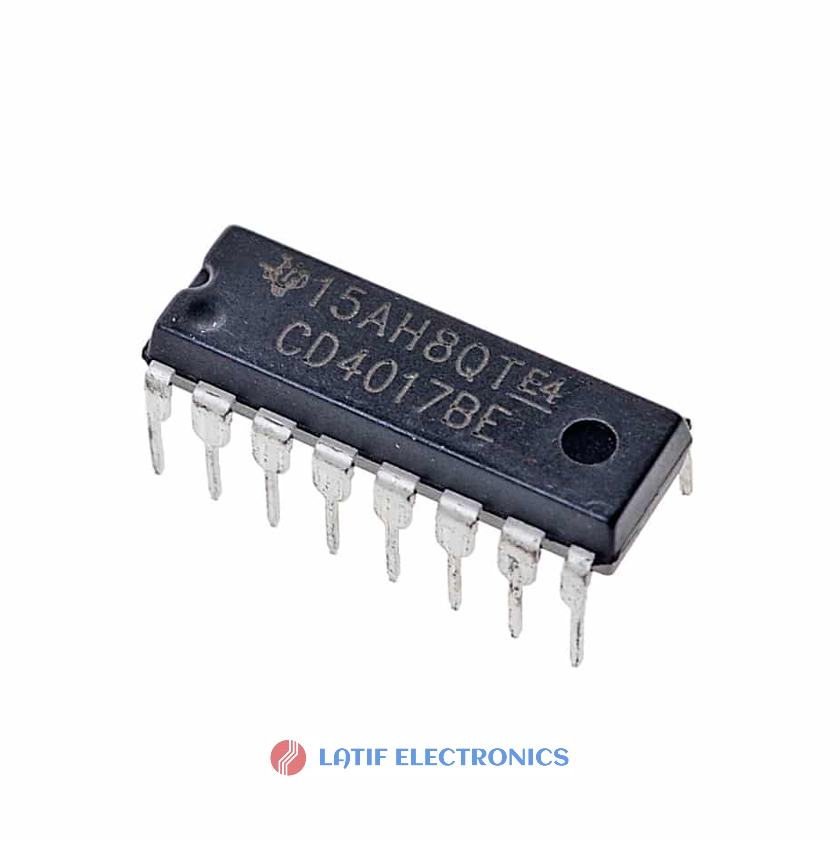

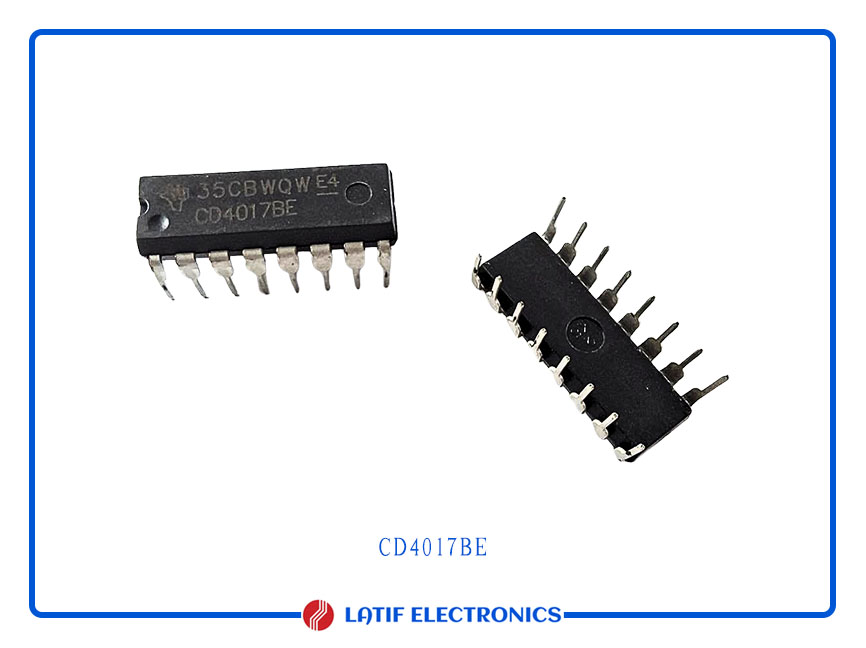

CD4017

500 د.ع

التصنيفات: , الوسوم: , ,

قلاب سداسي من النوع D
الدائرة المتكاملة CD4017: جهد التشغيل من 3 فولت إلى 15 فولت
الدائرة المتكاملة CD4017 عبارة عن عداد CMOS Decade ويستخدم في تطبيقات العد منخفض المدى. وهي تتكون من ستة قلابات من النوع D يتم تشغيلها بحافة موجبة؛ والمخرجات الحقيقية من كل قلاب متاحة خارجيًا. تتكون الدائرة المتكاملة CD40175BC من أربعة قلابات من النوع D يتم تشغيلها بحافة موجبة؛ والمخرجات الحقيقية والمكملة من كل قلاب متاحة خارجيًا. يتم التحكم في جميع القلابات بواسطة ساعة مشتركة ومسح مشترك. يتم نقل المعلومات الموجودة عند مدخلات D التي تلبي متطلبات وقت الإعداد إلى مخرجات Q الموجودة على الحافة الموجبة لنبضة الساعة. تعمل عملية المسح، التي يتم تمكينها بواسطة نبضة سلبية عند مدخل المسح، على مسح جميع مخرجات Q إلى “0” المنطقية وQ s (CD40175BC فقط) إلى “1” المنطقية. يتم حماية جميع المدخلات من التفريغ الساكن بواسطة مشابك الصمام الثنائي لـ VDD وVSS.

Hex D-Type Flip-Flop
The CD4017: working voltage 3V to 15V
The CD4017 IC is a CMOS Decade counter and it is used in the applications of low-range counting. it is consists of six positive-edge triggered D-type flip-flops; the true outputs from each flip-flop are externally available. The CD40175BC consists of four positive edge triggered D-type flip-flops; both the true and complement outputs from each flip-flop are externally available. All flip-flops are controlled by a common clock and a common clear. Information at the D inputs meeting the set-up time requirements is transferred to the Q outputs on the positive-going edge of the clock pulse. The clearing operation, enabled by a negative pulse at Clear input, clears all Q outputs to logical “0” and Q s (CD40175BC only) to logical “1”. All inputs are protected from static discharge by diode clamps to VDD and VSS.

Click here datasheet
